MAGNA1 80-80 F

Заказать

Данные каталога MAGNA1 80-80 F

Наименование продуктаMAGNA1 80-80 F
Производственный номер97924226
EAN номер5710626493005

Описание MAGNA1 80-80 F

MAGNA1 80-80 F

MAGNA1 - циркуляционный насос с простым выбором настроек насоса Насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без сальника вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Чтобы избежать проблем в связи с утилизацией, огромное значение было придано применению как можно меньшего количества различных материалов. Насос не требует технического обслуживания. Очень низкие затраты полного срока эксплуатации.

Системы обогрева • Главный насос • контуры смешивания • нагреваемые поверхности • поверхности кондиционирования воздуха. Циркуляционные насосы MAGNA1 предназначены для циркуляции жидкостей в системах обогрева с переменными потоками, когда требуется оптимизировать настойку рабочего режима насоса, таким образом, снижая затраты энергии. Насосы также подходят для местных систем горячего водоснабжения. Для гарантии правильной работы важно, чтобы диапазон параметров системы был в пределах рабочего диапазона насоса. Насос также подходит для систем с приоритетом горячей воды, так как внешний сигнал может немедленно вызвать работу насоса в соответствии с максимальной кривой, например, в системах солнечного отопления.

Выгоды • Безопасный выбор. • Простая установка. • Малое потребление энергии. Все насосы MAGNA1 соответствуют требованиям EuP. • Девять световых полей для индикации настроек насоса. Доступны три пропорциональных кривых изменения давления, три постоянных кривых изменения давления и три фиксированных кривых скорости. • Низкий уровень шума. • Не требует обслуживания, длительный срок службы.

Основные данные MAGNA1 80-80 F

Макс гидростатический напор80 дм
TF класс110
Данные на фирменной табличкеCE,VDE,PCT
МодельA

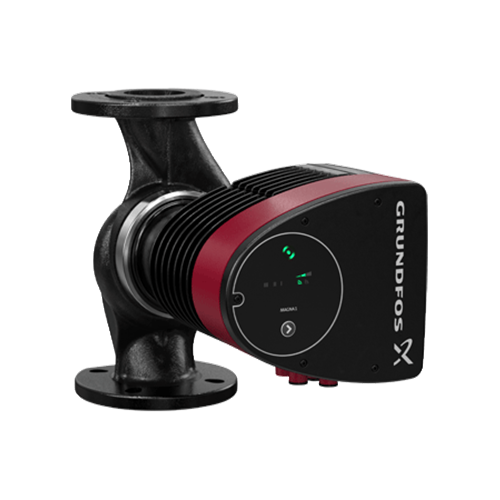

Изображение MAGNA1 80-80 F

Изображение насосов MAGNA1 80-80 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

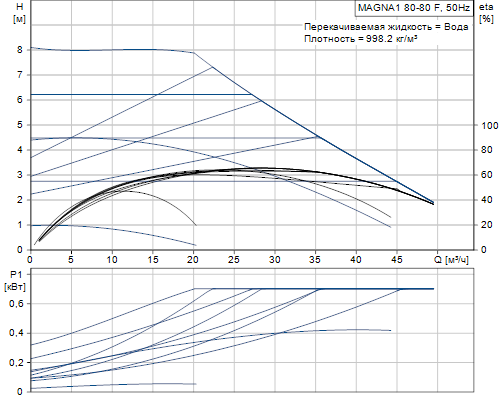

Кривая характеристики MAGNA1 80-80 F

Кривая характеристики насосов MAGNA1 80-80 F

Жидкость MAGNA1 80-80 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 110 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA1 80-80 F

Корпус насосаЧугун
EN-GJL-250
ASTM A48-250B
Рабочее колесоPES 30%GF

Данные электрооборудования MAGNA1 80-80 F

Потребл.мощн.-P126.32 .. 715 Вт
Максимальное потребление тока0.28 .. 3.14 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Класс защиты (IEC 34-5)X4D
Класс изоляции (IEC 85)F

Монтаж MAGNA1 80-80 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 80
Допустимое давлениеPN10
Монтажная длина360 мм

Другое MAGNA1 80-80 F

МаркировкаGrundfos Blueflux
Класс электропотребления (EEI)0.20
Нетто вес28.2 кг
Полный вес30.9 кг
Объем упаковки0.072 м3

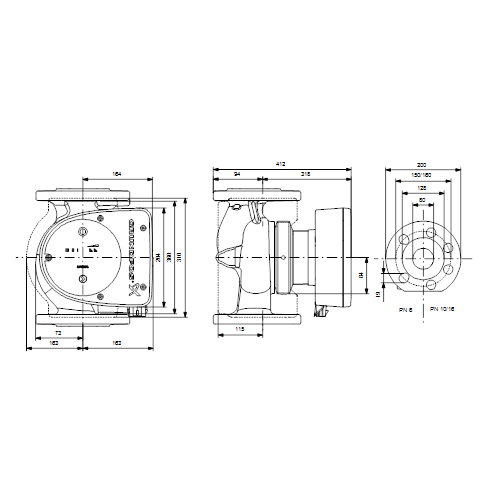

Габаритный чертеж MAGNA1 80-80 F

Габаритный чертеж насосов MAGNA1 80-80 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

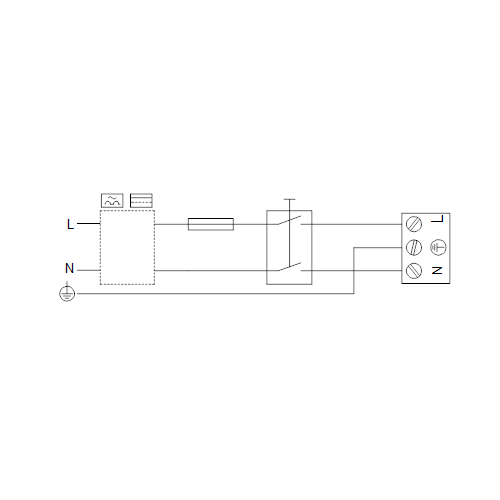

Схема подключений MAGNA1 80-80 F

Схема подключений насосов MAGNA1 80-80 F
