MAGNA1 D 100-120 F

Заказать

Данные каталога MAGNA1 D 100-120 F

Наименование продуктаMAGNA1 D 100-120 F
Производственный номер97924438
EAN номер5710626495153

Описание MAGNA1 D 100-120 F

MAGNA1 D 100-120 F

MAGNA1 - циркуляционный насос с простым выбором настроек насоса Насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без сальника вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Чтобы избежать проблем в связи с утилизацией, огромное значение было придано применению как можно меньшего количества различных материалов. Насос не требует технического обслуживания. Очень низкие затраты полного срока эксплуатации.

Системы обогрева • Главный насос • контуры смешивания • нагреваемые поверхности • поверхности кондиционирования воздуха. Циркуляционные насосы MAGNA1 предназначены для циркуляции жидкостей в системах обогрева с переменными потоками, когда требуется оптимизировать настойку рабочего режима насоса, таким образом, снижая затраты энергии. Насосы также подходят для местных систем горячего водоснабжения. Для гарантии правильной работы важно, чтобы диапазон параметров системы был в пределах рабочего диапазона насоса. Насос также подходит для систем с приоритетом горячей воды, так как внешний сигнал может немедленно вызвать работу насоса в соответствии с максимальной кривой, например, в системах солнечного отопления.

Выгоды • Безопасный выбор. • Простая установка. • Малое потребление энергии. Все насосы MAGNA1 соответствуют требованиям EuP. • Девять световых полей для индикации настроек насоса. Доступны три пропорциональных кривых изменения давления, три постоянных кривых изменения давления и три фиксированных кривых скорости. • Низкий уровень шума. • Не требует обслуживания, длительный срок службы.

Основные данные MAGNA1 D 100-120 F

Макс гидростатический напор120 дм
TF класс110
Данные на фирменной табличкеCE,VDE,PCT
МодельA

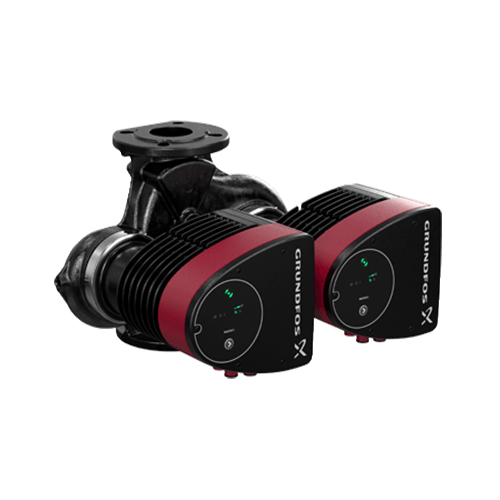

Изображение MAGNA1 D 100-120 F

Изображение насосов MAGNA1 D 100-120 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

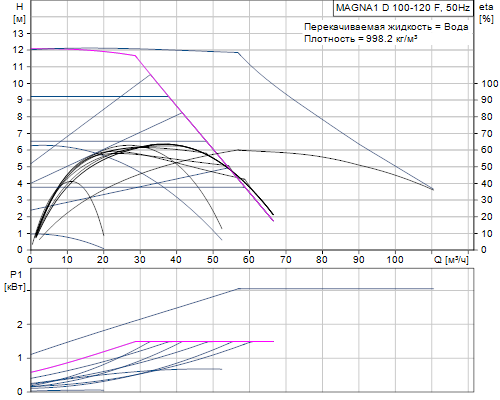

Кривая характеристики MAGNA1 D 100-120 F

Кривая характеристики насосов MAGNA1 D 100-120 F

Жидкость MAGNA1 D 100-120 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 110 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA1 D 100-120 F

Корпус насосаЧугун
EN-GJL-250
ASTM A48-250B
Рабочее колесоPES 30%GF

Данные электрооборудования MAGNA1 D 100-120 F

Потребл.мощн.-P131.21 .. 1521 Вт
Максимальное потребление тока0.32 .. 6.71 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Класс защиты (IEC 34-5)X4D
Класс изоляции (IEC 85)F

Монтаж MAGNA1 D 100-120 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 100
Допустимое давлениеPN10
Монтажная длина450 мм

Другое MAGNA1 D 100-120 F

МаркировкаGrundfos Blueflux
Класс электропотребления (EEI)0.22
Нетто вес61 кг
Полный вес70.8 кг
Объем упаковки0.208 м3

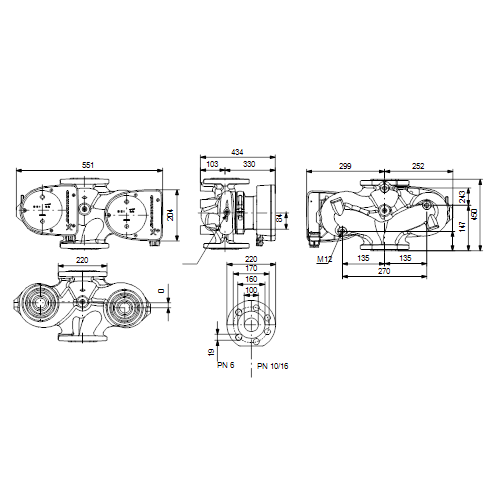

Габаритный чертеж MAGNA1 D 100-120 F

Габаритный чертеж насосов MAGNA1 D 100-120 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

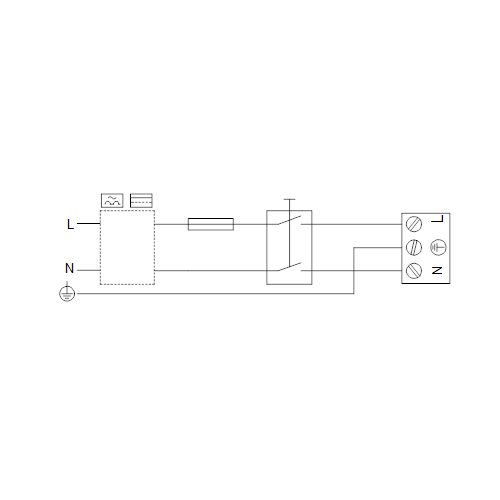

Схема подключений MAGNA1 D 100-120 F

Схема подключений насосов MAGNA1 D 100-120 F
