Данные каталога MG132SB

Наименование продукцииMG132SB
Производственный номер85D07522
EAN номер5700838408553

Описание MG132SB

MG132SB

3-фазный асинхронный стандартный электродвигатель.

Основные данные MG132SB

Диаметр вала38 мм
Длина конца вала80 мм
Данные на табличке электродвигателяCE,IE1,IE2
МодельF1
ОхлаждениеIC 411

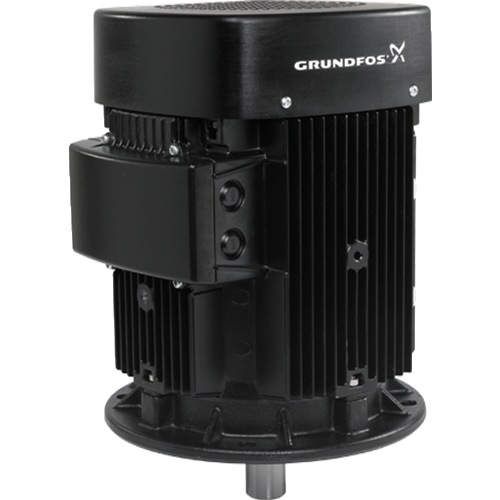

Изображение MG132SB

Изображение насосов MG132SB
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG132SB

Тип электродвигателя132SB
Класс энергоэфф-тиIE2
Количество полюсов2
Максимальное потребление тока28,0-25,8/16,2-15,0 A
Номинальная мощность - P27.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток25,5-23,4/14,8-13,6 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Номинальный вращающий момент при полной нагрузке24.6 Нм
Крутящий момент заторможенного ротора220-260 %
Распределение крутящего момента280-330 %
Момент инерции0.012 кг м2
ЭнергоэффективностьIE2 88,1%
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Тропическая защитанет
Тепловая защитавнешн.
R10,550 ohm
R20,550 ohm
R30,550 ohm
Обмотка 1PHASE 1
Обмотка 2PHASE 2
Обмотка 3PHASE 3
Направление вращенияCW
Монтажн. обозначение по IEC 34-7IM V1/B5

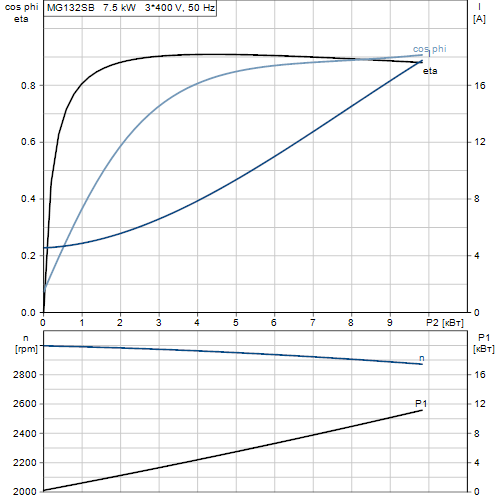

Характеристика двигателя MG132SB

Характеристика двигателя насосов MG132SB

Монтаж MG132SB

Диапазон температуры окружающей среды-30 .. 60 °C
Размер фланца электродвигателяFF265

Другое MG132SB

Нетто вес54 кг

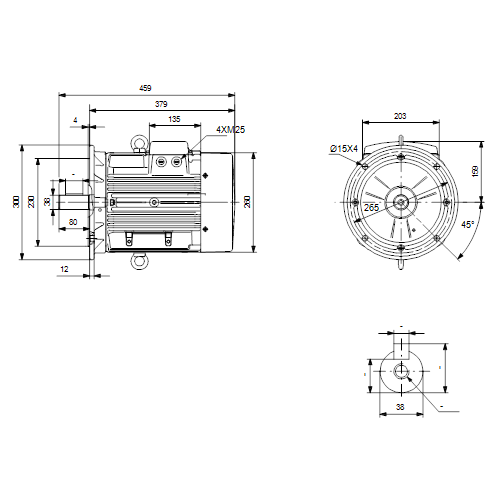

Габаритный чертеж MG132SB

Габаритный чертеж насосов MG132SB
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG132SB

Схема подключений насосов MG132SB
