MG132SB

Заказать

Данные каталога MG132SB

Наименование продукцииMG132SB
Производственный номер87360261
EAN номер5700311370247

Описание MG132SB

MG132SB

3-фазный асинхронный стандартный электродвигатель.

Основные данные MG132SB

Диаметр вала38 мм
Длина конца вала80 мм
Данные на табличке электродвигателяCE,IE1,IE2
МодельF1
ОхлаждениеIC 411

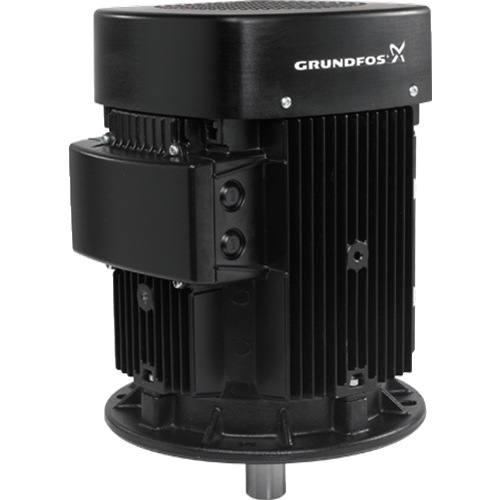

Изображение MG132SB

Изображение насосов MG132SB
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG132SB

Тип электродвигателя132SB
Класс энергоэфф-тиIE2
Количество полюсов4
Максимальное потребление тока12,4-11,4/7,15-6,85 A
Номинальная мощность - P25.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток11,2-10,4/6,50-6,25 A
Пусковой ток700-820 %
Cos фи - характеристика мощности0,86-0,84
Номинальная скорость1440-1450 об/м
Номинальный вращающий момент при полной нагрузке36.5 Нм
Крутящий момент заторможенного ротора180-220 %
Распределение крутящего момента270-330 %
Момент инерции0.023 кг м2
ЭнергоэффективностьIE2 87,7%
Эффективность электродвигателя при полной нагрузке87,7 %
Эффективность двигателя при 3/4 нагрузки90,0-90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Тропическая защитанет
Тепловая защитавнешн.
R11,86 ohm
R21,86 ohm
R31,86 ohm
Обмотка 1PHASE 1
Обмотка 2PHASE 2
Обмотка 3PHASE 3
Направление вращенияCCW
Монтажн. обозначение по IEC 34-7IM V1/B5

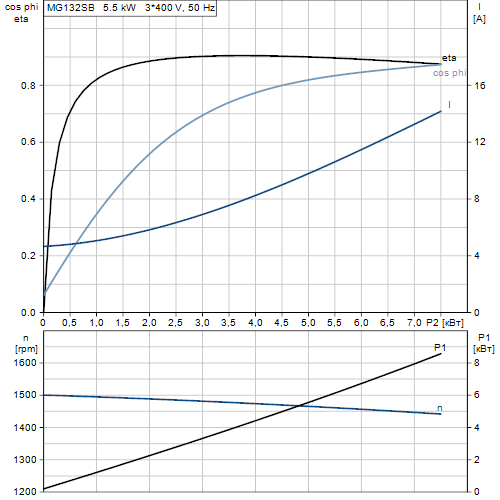

Характеристика двигателя MG132SB

Характеристика двигателя насосов MG132SB

Монтаж MG132SB

Диапазон температуры окружающей среды-30 .. 60 °C
Размер фланца электродвигателяFF265

Другое MG132SB

Нетто вес56 кг

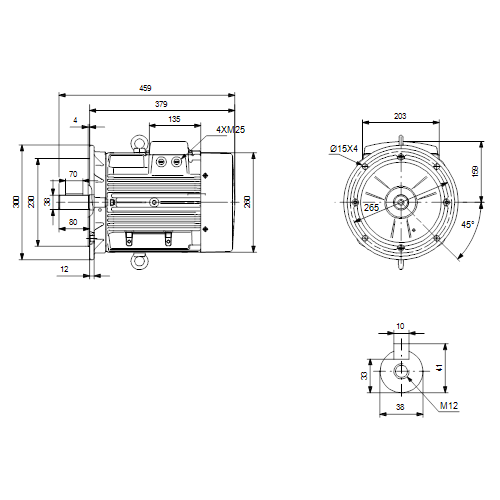

Габаритный чертеж MG132SB

Габаритный чертеж насосов MG132SB
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG132SB

Схема подключений насосов MG132SB
