MG71A
Данные каталога MG71A
| Наименование продукции | MG71A |
| Производственный номер | 85215101 |
Описание MG71A
MG71A 1-фазный асинхронный стандартный электродвигатель. |
Основные данные MG71A
| Диаметр вала | 14 мм |
| Длина конца вала | 30 мм |
| Данные на табличке электродвигателя | CE |
| Модель | B |
| Охлаждение | IC 411 |
Изображение MG71A
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG71A
| Тип электродвигателя | 71A |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 2 |
| Максимальное потребление тока | 2,25/2,20 A |
| Номинальная мощность - P2 | 0.25 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230/240 V |
| Номинальный ток | 2,05/2,00 A |
| Пусковой ток | 280 % |
| Cos фи - характеристика мощности | 0,99 |
| Номинальная скорость | 2800 об/м |
| Номинальный вращающий момент при полной нагрузке | 0.85 Нм |
| Крутящий момент заторможенного ротора | 120 % |
| Распределение крутящего момента | 250 % |
| Момент инерции | 0.0005 кг м2 |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| R1 | 12,2 ohm |
| R2 | 12,0 ohm |
| Обмотка 1 | MAIN 1 |
| Обмотка 2 | AUXILARY 1 |
| Обмотка 3 | AUXILARY 1 |
| Направление вращения | CW |
| Минимальная нагрузка | 25 % |
| Монтажн. обозначение по IEC 34-7 | IM B14/V18 |
Монтаж MG71A
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Размер фланца электродвигателя | FT85 |
Другое MG71A
| Нетто вес | 6 кг |

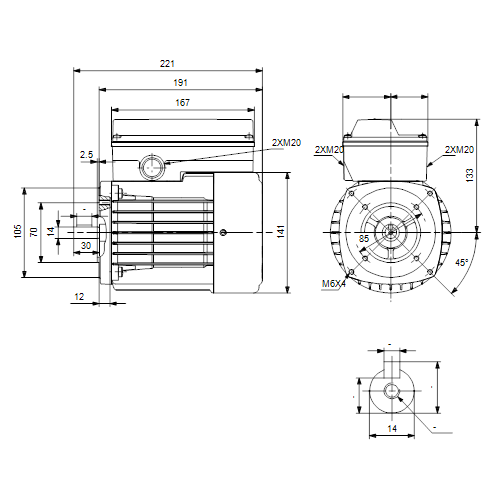

Габаритный чертеж MG71A
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

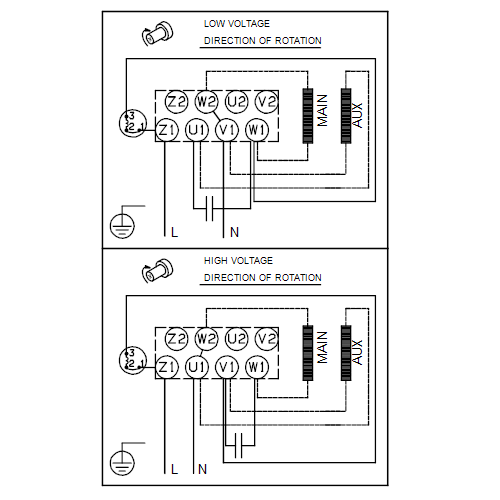

Схема подключений MG71A
