MG71B

Заказать

Данные каталога MG71B

Наименование продукцииMG71B
Производственный номер85215102

Описание MG71B

MG71B

1-фазный асинхронный стандартный электродвигатель.

Основные данные MG71B

Диаметр вала14 мм
Длина конца вала30 мм
Данные на табличке электродвигателяCE
МодельB
ОхлаждениеIC 411

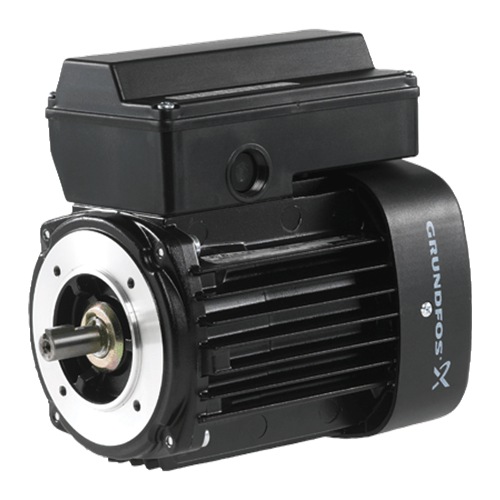

Изображение MG71B

Изображение насосов MG71B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG71B

Тип электродвигателя71B
Класс энергоэфф-тиNA
Количество полюсов2
Максимальное потребление тока3,25/3,00 A
Номинальная мощность - P20.37 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230/240 V
Номинальный ток2,95/2,70 A
Пусковой ток280 %
Cos фи - характеристика мощности0,99
Номинальная скорость2770 об/м
Номинальный вращающий момент при полной нагрузке1.28 Нм
Крутящий момент заторможенного ротора110 %
Распределение крутящего момента220 %
Момент инерции0.0006 кг м2
Эффективность электродвигателя при полной нагрузке60,0-56,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Тропическая защитанет
Тепловая защитавнутрен.
R18,45 ohm
R29,00 ohm
Обмотка 1MAIN 1
Обмотка 2AUXILARY 1
Обмотка 3AUXILARY 1
Направление вращенияCW
Минимальная нагрузка25 %
Монтажн. обозначение по IEC 34-7IM B14/V18

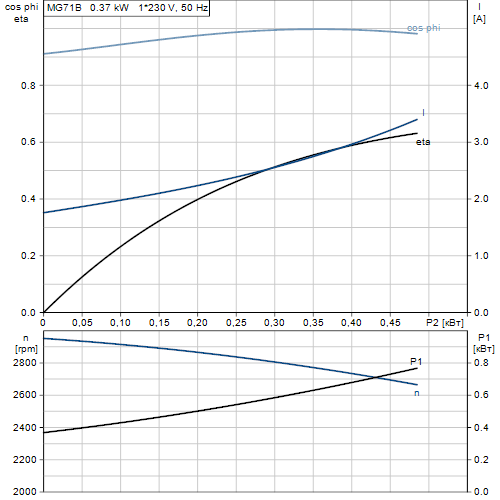

Характеристика двигателя MG71B

Характеристика двигателя насосов MG71B

Монтаж MG71B

Диапазон температуры окружающей среды-30 .. 40 °C
Размер фланца электродвигателяFT85

Другое MG71B

Нетто вес7 кг

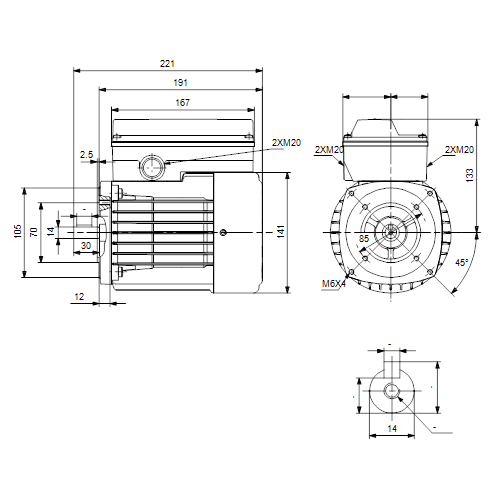

Габаритный чертеж MG71B

Габаритный чертеж насосов MG71B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

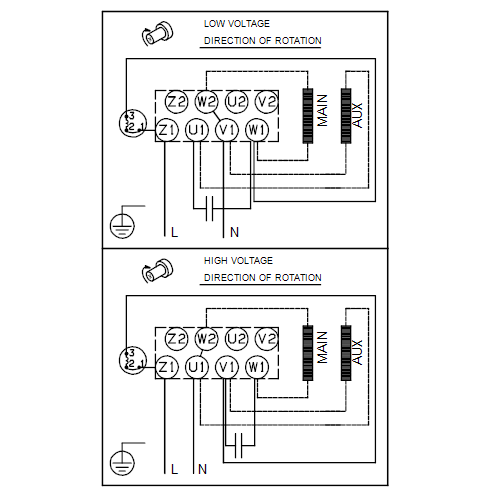

Схема подключений MG71B

Схема подключений насосов MG71B
