MG160MD

Заказать

Данные каталога MG160MD

Наименование продукцииMG160MD
Производственный номер87410025
EAN номер5700838409765

Описание MG160MD

MG160MD

3-фазный асинхронный стандартный электродвигатель.

Основные данные MG160MD

Диаметр вала42 мм
Длина конца вала110 мм
Данные на табличке электродвигателяCE,IE1,IE2
МодельF1
ОхлаждениеIC 411

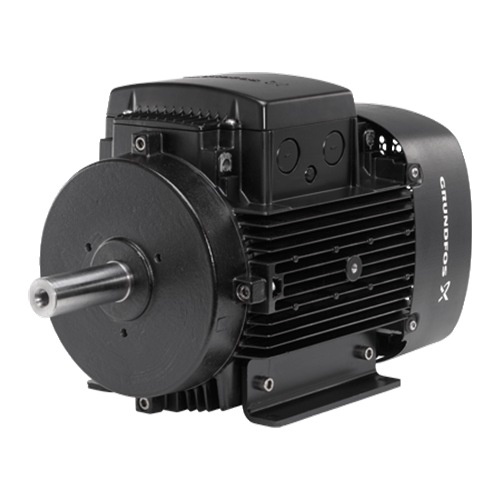

Изображение MG160MD

Изображение насосов MG160MD
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG160MD

Тип электродвигателя160MD
Класс энергоэфф-тиIE2
Количество полюсов2
Максимальное потребление тока31,5-28,5/17,8-17,2 A
Номинальная мощность - P215 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток28,5-26,0/16,2-15,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость2920-2940 об/м
Номинальный вращающий момент при полной нагрузке49 Нм
Крутящий момент заторможенного ротора230-280 %
Распределение крутящего момента280-330 %
Момент инерции0.049 кг м2
ЭнергоэффективностьIE2 90,3%
Эффективность электродвигателя при полной нагрузке90,3 %
Эффективность двигателя при 3/4 нагрузки93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Тропическая защитанет
Тепловая защитавнешн.
R10,650 ohm
R20,650 ohm
R30,650 ohm
Обмотка 1PHASE 1
Обмотка 2PHASE 2
Обмотка 3PHASE 3
Направление вращенияCCW
Монтажн. обозначение по IEC 34-7IM B3
Тип смазкиUNIREX N3
Кол-во смазки13 г
Relubrication interval 19000 h / 40 °C
Relubrication interval 22300 h / 60 °C

Монтаж MG160MD

Диапазон температуры окружающей среды-30 .. 60 °C
Размер фланца электродвигателяSP.FM

Другое MG160MD

Нетто вес98 кг

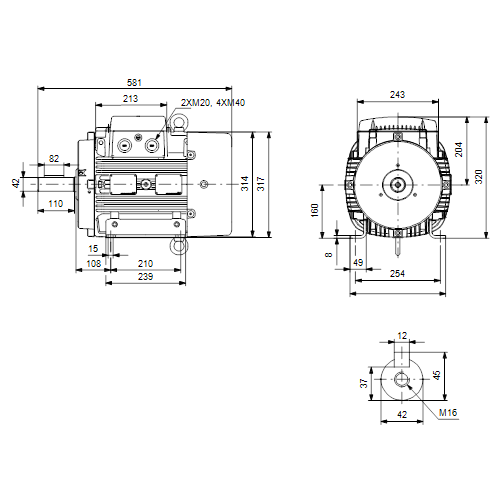

Габаритный чертеж MG160MD

Габаритный чертеж насосов MG160MD
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG160MD

Схема подключений насосов MG160MD
