MGE71B

Заказать

Данные каталога MGE71B

Наименование продукцииMGE71B
Производственный номер85900141
EAN номер5700395747980

Описание MGE71B

Основные данные MGE71B

Диаметр вала14 мм
Длина конца вала30 мм
МодельC
ОхлаждениеIC 411

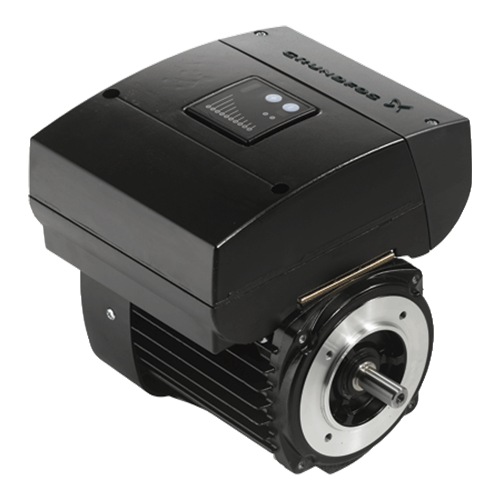

Изображение MGE71B

Изображение насосов MGE71B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MGE71B

Тип электродвигателя71B
Количество полюсов2
Номинальная мощность - P20.55 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток4,10-3,40 A
Cos фи - характеристика мощности0,97
Номинальная скорость430-3400 об/м
Номинальный вращающий момент при полной нагрузке1.55 Нм
Момент инерции0.0006 кг м2
Эффективность электродвигателя при полной нагрузке74 %
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Тропическая защитанет
Тепловая защитавнутрен.
Направление вращенияCW
Монтажн. обозначение по IEC 34-7IM B14/V18

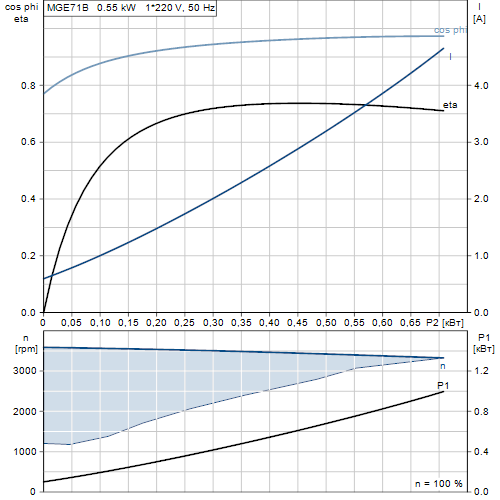

Характеристика двигателя MGE71B

Характеристика двигателя насосов MGE71B

Монтаж MGE71B

Диапазон температуры окружающей среды-30 .. 40 °C
Размер фланца электродвигателяFT85

Другое MGE71B

Нетто вес9 кг
№ структурного файла96098651

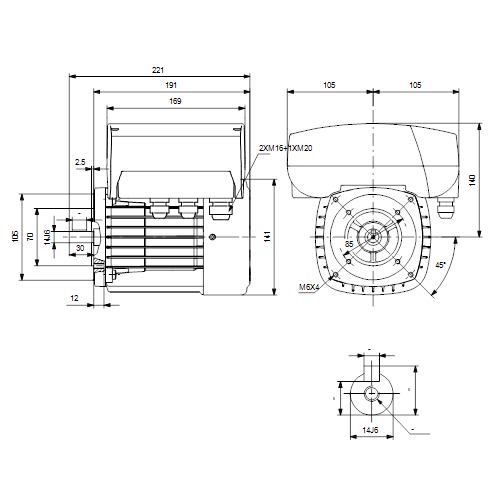

Габаритный чертеж MGE71B

Габаритный чертеж насосов MGE71B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

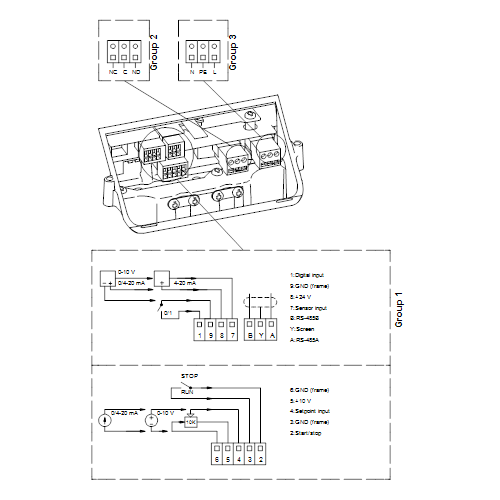

Схема подключений MGE71B

Схема подключений насосов MGE71B
