MGE80B

Заказать

Данные каталога MGE80B

Наименование продукцииMGE80B
Производственный номер85900143
EAN номер5700395748000

Описание MGE80B

Основные данные MGE80B

Диаметр вала19 мм
Длина конца вала40 мм
МодельC
ОхлаждениеIC 411

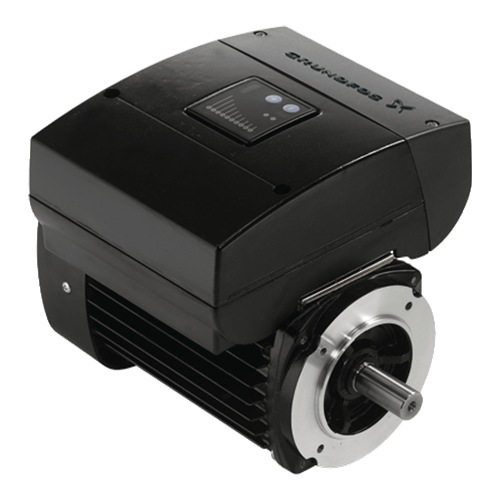

Изображение MGE80B

Изображение насосов MGE80B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MGE80B

Тип электродвигателя80B
Количество полюсов2
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток7,80-6,60 A
Cos фи - характеристика мощности0,97
Номинальная скорость430-3400 об/м
Номинальный вращающий момент при полной нагрузке3.1 Нм
Момент инерции0.0008 кг м2
Эффективность электродвигателя при полной нагрузке77 %
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Тропическая защитанет
Тепловая защитавнутрен.
Направление вращенияCW
Монтажн. обозначение по IEC 34-7IM B14/V18

Характеристика двигателя MGE80B

Характеристика двигателя насосов MGE80B

Монтаж MGE80B

Диапазон температуры окружающей среды-30 .. 40 °C
Размер фланца электродвигателяFT100

Другое MGE80B

Нетто вес11 кг
№ структурного файла96098653

Габаритный чертеж MGE80B

Габаритный чертеж насосов MGE80B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

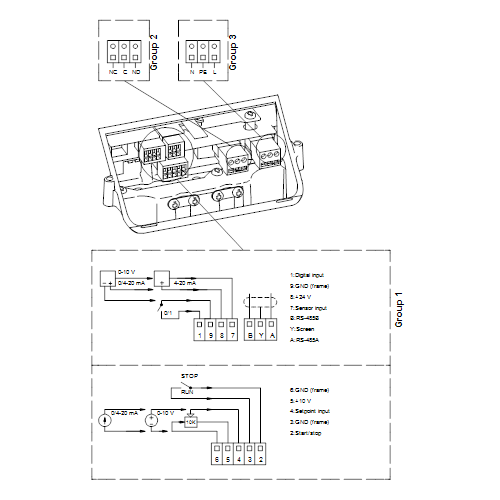

Схема подключений MGE80B

Схема подключений насосов MGE80B
