MGE90SB

Заказать

Данные каталога MGE90SB

Наименование продукцииMGE90SB
Производственный номер87763014
EAN номер5700396449456

Описание MGE90SB

Основные данные MGE90SB

Диаметр вала24 мм
Длина конца вала50 мм
Данные на табличке электродвигателяCE,CURUS,C-TICK,IE2
МодельG1
ОхлаждениеIC 411

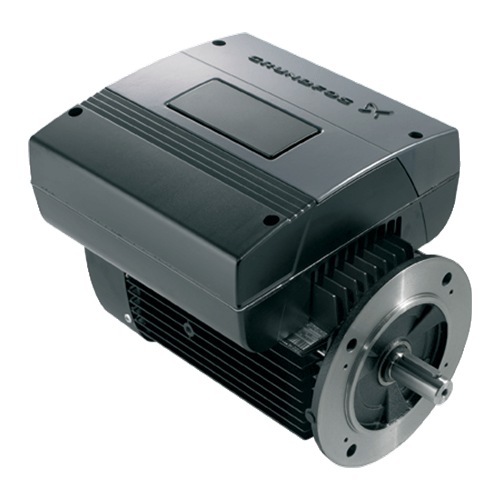

Изображение MGE90SB

Изображение насосов MGE90SB
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MGE90SB

Тип электродвигателя90SB
Количество полюсов4
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток2,50-2,20 A
Cos фи - характеристика мощности0,90-0,82
Номинальная скорость180-1740 об/м
ЭнергоэффективностьIE2 81,4%
Эффективность электродвигателя при полной нагрузке79,0 %
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тропическая защитанет
Тепловая защитавнутрен.
Направление вращенияCW
Монтажн. обозначение по IEC 34-7IM V1/B5

Характеристика двигателя MGE90SB

Характеристика двигателя насосов MGE90SB

Монтаж MGE90SB

Диапазон температуры окружающей среды-20 .. 40 °C
Размер фланца электродвигателяFF165

Другое MGE90SB

МаркировкаGrundfos Blueflux
Нетто вес27 кг
№ структурного файла97912669

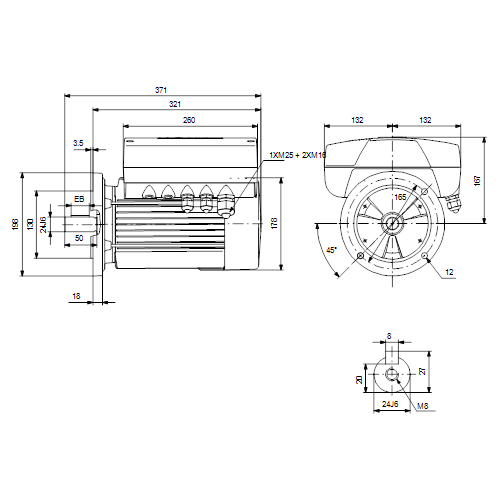

Габаритный чертеж MGE90SB

Габаритный чертеж насосов MGE90SB
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MGE90SB

Схема подключений насосов MGE90SB
