MGE90SB

Заказать

Данные каталога MGE90SB

Наименование продукцииMGE90SB
Производственный номер85755806
EAN номер5700396447377

Описание MGE90SB

Основные данные MGE90SB

Диаметр вала24 мм
Длина конца вала50 мм
Данные на табличке электродвигателяCE,CURUS,C-TICK,IE3
МодельG1
ОхлаждениеIC 411

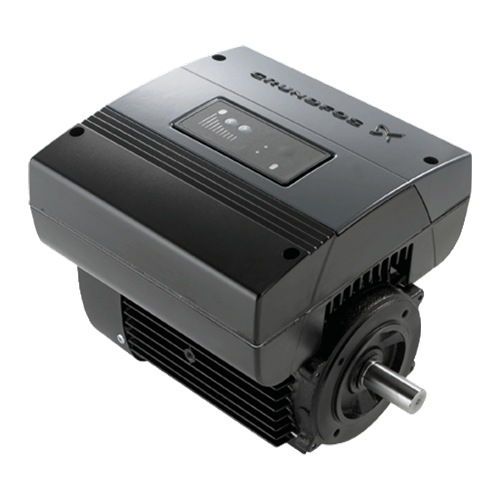

Изображение MGE90SB

Изображение насосов MGE90SB
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MGE90SB

Тип электродвигателя90SB
Количество полюсов2
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток3,30-2,70 A
Cos фи - характеристика мощности0,91-0,87
Номинальная скорость360-3510 об/м
ЭнергоэффективностьIE3 84,2%
Эффективность электродвигателя при полной нагрузке81,0 %
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тропическая защитанет
Тепловая защитавнутрен.
Направление вращенияCW
Монтажн. обозначение по IEC 34-7IM B14/V18

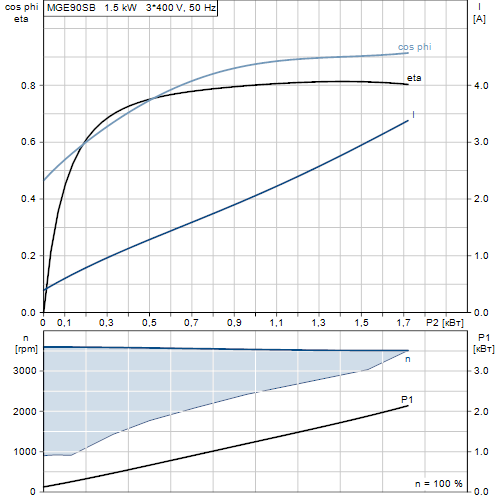

Характеристика двигателя MGE90SB

Характеристика двигателя насосов MGE90SB

Монтаж MGE90SB

Диапазон температуры окружающей среды-20 .. 40 °C
Размер фланца электродвигателяFT115

Другое MGE90SB

МаркировкаGrundfos Blueflux
Нетто вес23 кг
№ структурного файла97912460

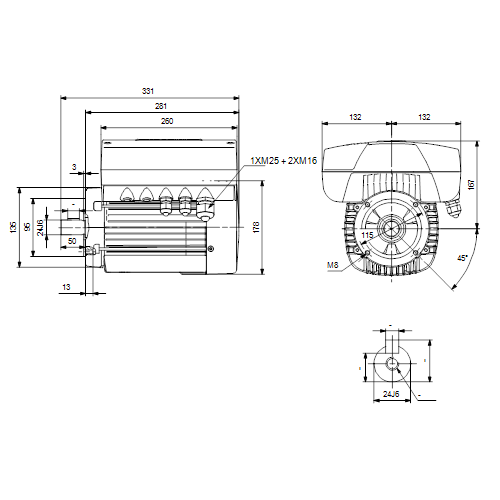

Габаритный чертеж MGE90SB

Габаритный чертеж насосов MGE90SB
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MGE90SB

Схема подключений насосов MGE90SB
