MTR 20-5/5 A-W-A-HUUV

Заказать

Данные каталога MTR 20-5/5 A-W-A-HUUV

Наименование продукцииMTR 20-5/5 A-W-A-HUUV A-W-A HUUV
Производственный номер96515774
EAN номер5700396731209

Описание MTR 20-5/5 A-W-A-HUUV

MTR 20-5/5 A-W-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем.

Основные данные MTR 20-5/5 A-W-A-HUUV

Частота вращения2919 об/м
Номинальная подача21 м3
Номинальный напор58 м
Рабочие колеса5
Уплотнение валаHUUV
Макс. рабочее давление25 бар
Ступени5
Исполнение насосаA
МодельA

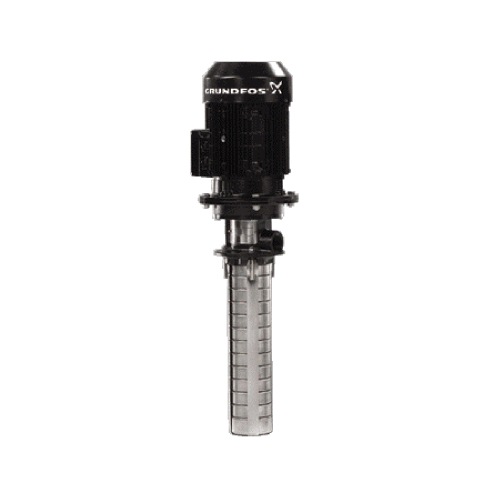

Изображение MTR 20-5/5 A-W-A-HUUV

Изображение насосов MTR 20-5/5 A-W-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

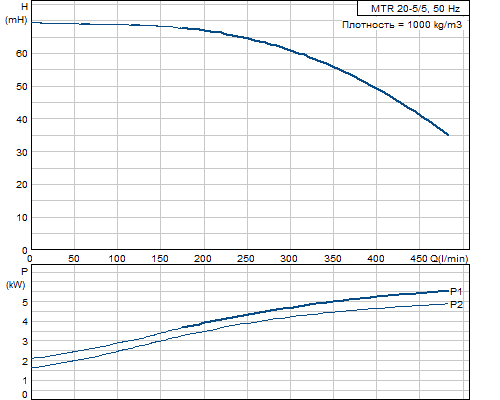

Кривая характеристики MTR 20-5/5 A-W-A-HUUV

Кривая характеристики насосов MTR 20-5/5 A-W-A-HUUV

Жидкость MTR 20-5/5 A-W-A-HUUV

Диапазон температур жидкости-10 .. 90 °C

Материалы MTR 20-5/5 A-W-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 20-5/5 A-W-A-HUUV

Тип электродвигателя132SC
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P25.5 кВт
Энергия (Р2), необходимая для насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток11.2 A
Пусковой ток1070-1170 %
Cos фи - характеристика мощности0,88-0,84
Номинальная скорость2910-2930 об/м
Эффективность электродвигателя при полной нагрузке87,0-87,0 %
Эффективность двигателя при 3/4 нагрузки90-89,5 %
Эффективность электродвигателя при 1/2 нагрузки88-87 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17417

Монтаж MTR 20-5/5 A-W-A-HUUV

Максимальная температура окружающей среды60 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Код соединенияW
Соединение трубG 2
Размер фланца электродвигателяFF265

Другое MTR 20-5/5 A-W-A-HUUV

Нетто вес82 кг
Полный вес98.2 кг
Объем упаковки0.14 м3

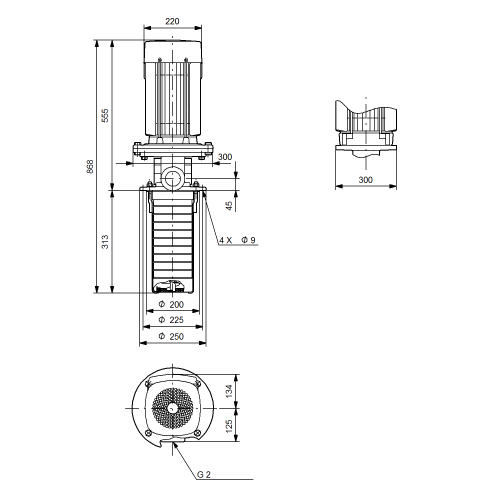

Габаритный чертеж MTR 20-5/5 A-W-A-HUUV

Габаритный чертеж насосов MTR 20-5/5 A-W-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 20-5/5 A-W-A-HUUV

Схема подключений насосов MTR 20-5/5 A-W-A-HUUV
