MTR 3-4/4 A-W-A-HUUV

Заказать

Данные каталога MTR 3-4/4 A-W-A-HUUV

Наименование продукцииMTR 3-4/4 A-W-A-HUUV A-W-A HUUV
Производственный номер96514895
EAN номер5700396715018

Описание MTR 3-4/4 A-W-A-HUUV

MTR 3-4/4 A-W-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем.

Основные данные MTR 3-4/4 A-W-A-HUUV

Частота вращения2873 об/м
Номинальная подача3 м3
Номинальный напор19.1 м
Рабочие колеса4
Уплотнение валаHUUV
Макс. рабочее давление25 бар
Ступени4
Исполнение насосаA
МодельA

Изображение MTR 3-4/4 A-W-A-HUUV

Изображение насосов MTR 3-4/4 A-W-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

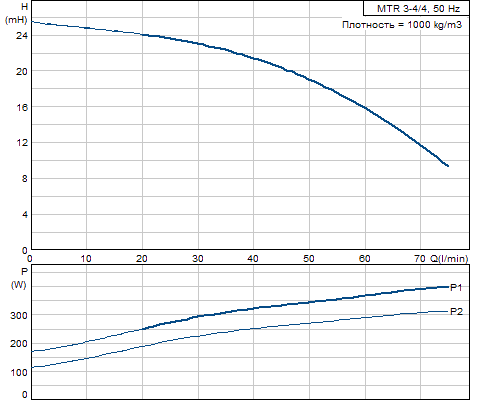

Кривая характеристики MTR 3-4/4 A-W-A-HUUV

Кривая характеристики насосов MTR 3-4/4 A-W-A-HUUV

Жидкость MTR 3-4/4 A-W-A-HUUV

Диапазон температур жидкости-10 .. 90 °C

Материалы MTR 3-4/4 A-W-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 3-4/4 A-W-A-HUUV

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Энергия (Р2), необходимая для насоса0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

Монтаж MTR 3-4/4 A-W-A-HUUV

Максимальная температура окружающей среды40 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Код соединенияW
Соединение трубG 1 1/4
Размер фланца электродвигателяFT85

Другое MTR 3-4/4 A-W-A-HUUV

Нетто вес15.7 кг
Полный вес18.4 кг
Объем упаковки0.04 м3

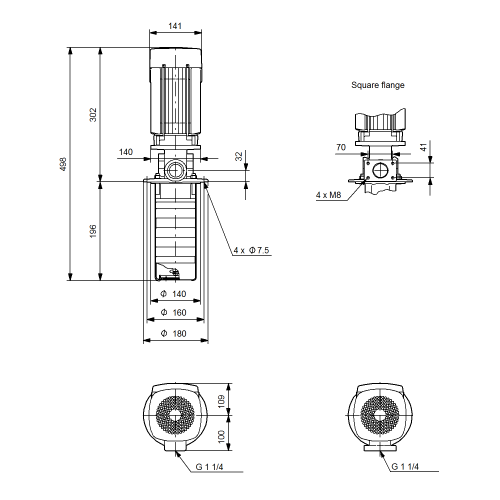

Габаритный чертеж MTR 3-4/4 A-W-A-HUUV

Габаритный чертеж насосов MTR 3-4/4 A-W-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 3-4/4 A-W-A-HUUV

Схема подключений насосов MTR 3-4/4 A-W-A-HUUV
