MTR 45-5/5 A-F-A-HUUV

Заказать

Данные каталога MTR 45-5/5 A-F-A-HUUV

Наименование продукцииMTR 45-5/5 A-F-A-HUUV A-F-A HUUV
Производственный номер96429650
EAN номер5700392941817

Описание MTR 45-5/5 A-F-A-HUUV

MTR 45-5/5 A-F-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем.

Основные данные MTR 45-5/5 A-F-A-HUUV

Частота вращения2940 об/м
Номинальная подача45 м3
Номинальный напор100 м
Рабочие колеса5
Уплотнение валаHUUV
Макс. рабочее давление25 бар
Ступени5
Исполнение насосаA
МодельA

Изображение MTR 45-5/5 A-F-A-HUUV

Изображение насосов MTR 45-5/5 A-F-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

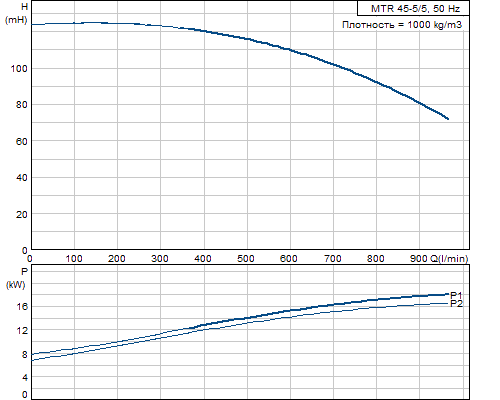

Кривая характеристики MTR 45-5/5 A-F-A-HUUV

Кривая характеристики насосов MTR 45-5/5 A-F-A-HUUV

Жидкость MTR 45-5/5 A-F-A-HUUV

Диапазон температур жидкости-10 .. 90 °C

Материалы MTR 45-5/5 A-F-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 45-5/5 A-F-A-HUUV

Тип электродвигателя160LB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P218.5 кВт
Энергия (Р2), необходимая для насоса18.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток35,0-32,0/20,0-19,2 A
Пусковой ток710-850 %
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость2920-2940 об/м
Эффективность электродвигателя при полной нагрузке90,9-90,9 %
Эффективность двигателя при 3/4 нагрузки93,2-92,6 %
Эффективность электродвигателя при 1/2 нагрузки93,7-93,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17528

Монтаж MTR 45-5/5 A-F-A-HUUV

Максимальная температура окружающей среды60 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 25
Размер фланца электродвигателяFF300

Другое MTR 45-5/5 A-F-A-HUUV

Нетто вес196 кг
Полный вес226 кг
Объем упаковки0.34 м3

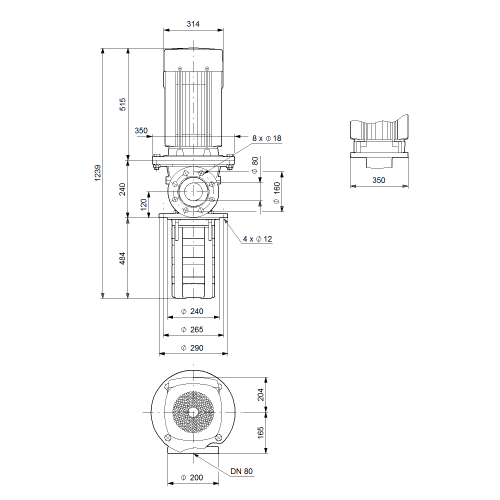

Габаритный чертеж MTR 45-5/5 A-F-A-HUUV

Габаритный чертеж насосов MTR 45-5/5 A-F-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 45-5/5 A-F-A-HUUV

Схема подключений насосов MTR 45-5/5 A-F-A-HUUV
