NB 65-250/270 A-F-A-BAQE

Заказать

Данные каталога NB 65-250/270 A-F-A-BAQE

Наименование продукцииNB 65-250/270 A-F-A-BAQE A-F-A BAQE
Производственный номер97837104
EAN номер5710625490586

Описание NB 65-250/270 A-F-A-BAQE

NB 65-250/270 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NB 65-250/270 A-F-A-BAQE

Частота вращения1460 об/м
Номинальная подача75.5 м3
Номинальный напор22.7 м
Текущий диаметр рабочего колеса270 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала32 мм
Исполнение насосаA

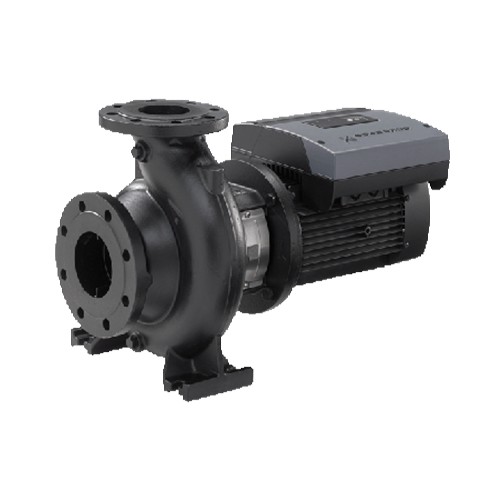

Изображение NB 65-250/270 A-F-A-BAQE

Изображение насосов NB 65-250/270 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики NB 65-250/270 A-F-A-BAQE

Кривая характеристики насосов NB 65-250/270 A-F-A-BAQE

Жидкость NB 65-250/270 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NB 65-250/270 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 65-250/270 A-F-A-BAQE

Тип электродвигателяMMG132MA
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P27.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток15,4-14,0/8,90-8,10 A
Пусковой ток820-820 %
Cos фи - характеристика мощности0,83
Номинальная скорость1460 об/м
ЭнергоэффективностьIE2 89,0%
Эффективность электродвигателя при полной нагрузке89,0-89,0 %
Эффективность двигателя при 3/4 нагрузки89,2-89,2 %
Эффективность электродвигателя при 1/2 нагрузки88,0-88,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15222
Монтажн. обозначение по IEC 34-7IM B5
Тип смазкиGrease

Монтаж NB 65-250/270 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насоса80
Выход насоса65
Допустимое давлениеPN16
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 65-250/270 A-F-A-BAQE

Нетто вес141 кг
Полный вес149 кг
Объем упаковки0.324 м3

Габаритный чертеж NB 65-250/270 A-F-A-BAQE

Габаритный чертеж насосов NB 65-250/270 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 65-250/270 A-F-A-BAQE

Схема подключений насосов NB 65-250/270 A-F-A-BAQE
