NB 100-200/192 A-F-A-BAQE

Заказать

Данные каталога NB 100-200/192 A-F-A-BAQE

Наименование продукцииNB 100-200/192 A-F-A-BAQE A-F-A BAQE
Производственный номер97836825
EAN номер5710625487678

Описание NB 100-200/192 A-F-A-BAQE

NB 100-200/192 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NB 100-200/192 A-F-A-BAQE

Частота вращения2960 об/м
Номинальная подача301 м3
Номинальный напор39.9 м
Текущий диаметр рабочего колеса192 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала32 мм
Исполнение насосаA

Изображение NB 100-200/192 A-F-A-BAQE

Изображение насосов NB 100-200/192 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

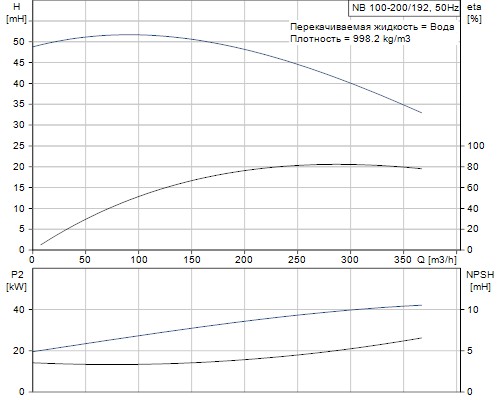

Кривая характеристики NB 100-200/192 A-F-A-BAQE

Кривая характеристики насосов NB 100-200/192 A-F-A-BAQE

Жидкость NB 100-200/192 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NB 100-200/192 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 100-200/192 A-F-A-BAQE

Тип электродвигателяMMG225M
Класс энергоэфф-тиIE2 [IE2]
Количество полюсов2
Номинальная мощность - P245 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток80,5-73,0/46,5-42,5 A
Пусковой ток750-750 %
Cos фи - характеристика мощности0,91
Номинальная скорость2960 об/м
ЭнергоэффективностьIE2 93,1%
Эффективность электродвигателя при полной нагрузке93,1-93,1 %
Эффективность двигателя при 3/4 нагрузки92,7-92,7 %
Эффективность электродвигателя при 1/2 нагрузки91,2-91,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83K15436
Монтажн. обозначение по IEC 34-7IM B35
Тип смазкиGrease

Монтаж NB 100-200/192 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насоса125
Выход насоса100
Допустимое давлениеPN16
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 100-200/192 A-F-A-BAQE

Нетто вес404 кг
Полный вес425 кг
Объем упаковки0.725 м3

Габаритный чертеж NB 100-200/192 A-F-A-BAQE

Габаритный чертеж насосов NB 100-200/192 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 100-200/192 A-F-A-BAQE

Схема подключений насосов NB 100-200/192 A-F-A-BAQE
