NB 32-200/190 A-F-A-BAQE

Заказать

Данные каталога NB 32-200/190 A-F-A-BAQE

Наименование продукцииNB 32-200/190 A-F-A-BAQE A-F-A BAQE
Производственный номер97836716
EAN номер5710625486589

Описание NB 32-200/190 A-F-A-BAQE

NB 32-200/190 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NB 32-200/190 A-F-A-BAQE

Частота вращения2930 об/м
Номинальная подача30.9 м3
Номинальный напор38.8 м
Текущий диаметр рабочего колеса190 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала24 мм
Исполнение насосаA

Изображение NB 32-200/190 A-F-A-BAQE

Изображение насосов NB 32-200/190 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

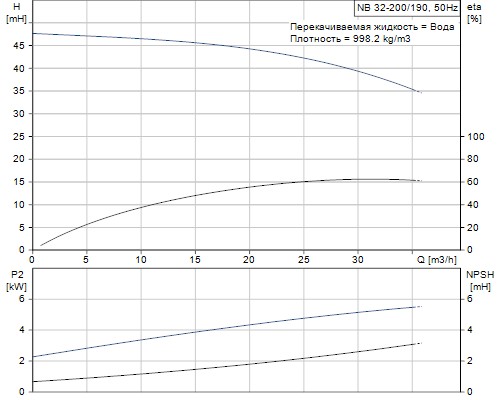

Кривая характеристики NB 32-200/190 A-F-A-BAQE

Кривая характеристики насосов NB 32-200/190 A-F-A-BAQE

Жидкость NB 32-200/190 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NB 32-200/190 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 32-200/190 A-F-A-BAQE

Тип электродвигателяMMG132SA
Класс энергоэфф-тиIE2
Количество полюсов2
Номинальная мощность - P25.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток10,8-9,70/6,20-5,60 A
Пусковой ток850-850 %
Cos фи - характеристика мощности0,89
Номинальная скорость2930 об/м
ЭнергоэффективностьIE2 87,5%
Эффективность электродвигателя при полной нагрузке87,5-87,5 %
Эффективность двигателя при 3/4 нагрузки87,6-87,6 %
Эффективность электродвигателя при 1/2 нагрузки86,0-86,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83K15217
Монтажн. обозначение по IEC 34-7IM B5
Тип смазкиGrease

Монтаж NB 32-200/190 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насоса50
Выход насоса32
Допустимое давлениеPN16
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 32-200/190 A-F-A-BAQE

Нетто вес79 кг
Полный вес86 кг
Объем упаковки0.184 м3

Габаритный чертеж NB 32-200/190 A-F-A-BAQE

Габаритный чертеж насосов NB 32-200/190 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 32-200/190 A-F-A-BAQE

Схема подключений насосов NB 32-200/190 A-F-A-BAQE
