NB 150-400/394 A-F-A-BAQE

Заказать

Данные каталога NB 150-400/394 A-F-A-BAQE

Наименование продукцииNB 150-400/394 A-F-A-BAQE A-F-A BAQE
Производственный номер97837169
EAN номер5710625491231

Описание NB 150-400/394 A-F-A-BAQE

NB 150-400/394 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NB 150-400/394 A-F-A-BAQE

Частота вращения1490 об/м
Номинальная подача476 м3
Номинальный напор50.4 м
Текущий диаметр рабочего колеса394 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала48 мм
Исполнение насосаA

Изображение NB 150-400/394 A-F-A-BAQE

Изображение насосов NB 150-400/394 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики NB 150-400/394 A-F-A-BAQE

Кривая характеристики насосов NB 150-400/394 A-F-A-BAQE

Жидкость NB 150-400/394 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NB 150-400/394 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 150-400/394 A-F-A-BAQE

Тип электродвигателяMMG280MA
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P290 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток168-152/96,0-87,5 A
Пусковой ток720-720 %
Cos фи - характеристика мощности0,87
Номинальная скорость1490 об/м
ЭнергоэффективностьIE2 94,3%
Эффективность электродвигателя при полной нагрузке94,3-94,3 %
Эффективность двигателя при 3/4 нагрузки94,2-94,2 %
Эффективность электродвигателя при 1/2 нагрузки93,3-93,3 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15442
Монтажн. обозначение по IEC 34-7IM B35
Тип смазкиGrease

Монтаж NB 150-400/394 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление10 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насоса200
Выход насоса150
Допустимое давлениеPN10
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 150-400/394 A-F-A-BAQE

Нетто вес901 кг
Полный вес1050 кг
Объем упаковки2.35 м3

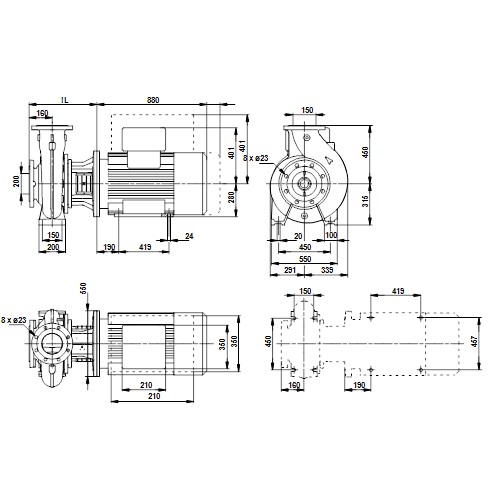

Габаритный чертеж NB 150-400/394 A-F-A-BAQE

Габаритный чертеж насосов NB 150-400/394 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 150-400/394 A-F-A-BAQE

Схема подключений насосов NB 150-400/394 A-F-A-BAQE
