NB 32-200.1/207 A-F-A-BAQE

Заказать

Данные каталога NB 32-200.1/207 A-F-A-BAQE

Наименование продукцииNB 32-200.1/207 A-F-A-BAQE A-F-A BAQE
Производственный номер97839402
EAN номер5710625516729

Описание NB 32-200.1/207 A-F-A-BAQE

NB 32-200.1/207 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NB 32-200.1/207 A-F-A-BAQE

Частота вращения1440 об/м
Номинальная подача10.9 м3
Номинальный напор10.8 м
Текущий диаметр рабочего колеса207 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала24 мм
Исполнение насосаA

Изображение NB 32-200.1/207 A-F-A-BAQE

Изображение насосов NB 32-200.1/207 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики NB 32-200.1/207 A-F-A-BAQE

Кривая характеристики насосов NB 32-200.1/207 A-F-A-BAQE

Жидкость NB 32-200.1/207 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NB 32-200.1/207 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 32-200.1/207 A-F-A-BAQE

Тип электродвигателя90SC
Класс энергоэфф-тиIE3
Количество полюсов4
Номинальная мощность - P20.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток3,30/1,90 A
Пусковой ток660-720 %
Cos фи - характеристика мощности0,76-0,71
Номинальная скорость1440-1450 об/м
ЭнергоэффективностьIE3 82,5%
Эффективность электродвигателя при полной нагрузке82,5 %
Эффективность двигателя при 3/4 нагрузки83,1-83,0 %
Эффективность электродвигателя при 1/2 нагрузки81,4-80,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87120313
Монтажн. обозначение по IEC 34-7IM V1/B5
Тип смазкиGrease

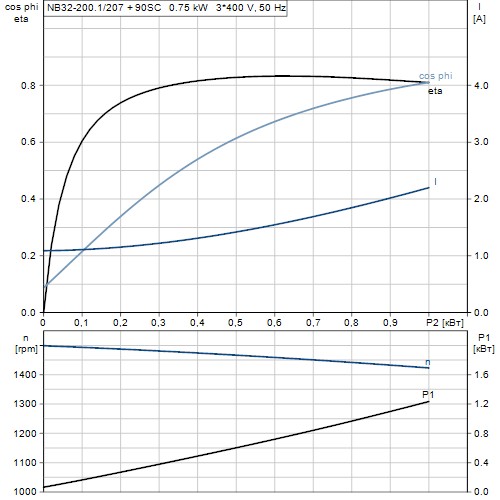

Характеристика двигателя NB 32-200.1/207 A-F-A-BAQE

Характеристика двигателя насосов NB 32-200.1/207 A-F-A-BAQE

Монтаж NB 32-200.1/207 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насоса50
Выход насоса32
Допустимое давлениеPN16
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 32-200.1/207 A-F-A-BAQE

МаркировкаGrundfos Blueflux
Нетто вес49 кг
Полный вес56 кг
Объем упаковки0.184 м3

Габаритный чертеж NB 32-200.1/207 A-F-A-BAQE

Габаритный чертеж насосов NB 32-200.1/207 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 32-200.1/207 A-F-A-BAQE

Схема подключений насосов NB 32-200.1/207 A-F-A-BAQE
