NB 250-450/445 A-F-A-BAQE

Заказать

Данные каталога NB 250-450/445 A-F-A-BAQE

Наименование продукцииNB 250-450/445 A-F-A-BAQE
Производственный номер97921020
EAN номер5710626429011

Описание NB 250-450/445 A-F-A-BAQE

NB 250-450/445 A-F-A-BAQE

Несамовсасывающий, одноступенчатый центробежный консольно-моноблочный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания текучих, чистых или слегка загрязненных жидкостей без абразивных или длинноволокнистых включений.

Насос непосредственно соединен с электродвигателем переменного тока с фланцами по IEC, 3-фазный.

Рабочее колесо гидравлически, а также динамически сбалансировано.

Характеристики насоса: - размеры фланцев в соответствии с EN 1092-2, - Чугун корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо, и бронзовые компенсационные кольца, - несбалансированное механическое уплотнение вала в соответствии со стандартом EN 12756.

Основные данные NB 250-450/445 A-F-A-BAQE

Частота вращения1490 об/м
Номинальная подача928 м3
Номинальный напор60.3 м
Текущий диаметр рабочего колеса445 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала60 мм
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA

Изображение NB 250-450/445 A-F-A-BAQE

Изображение насосов NB 250-450/445 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

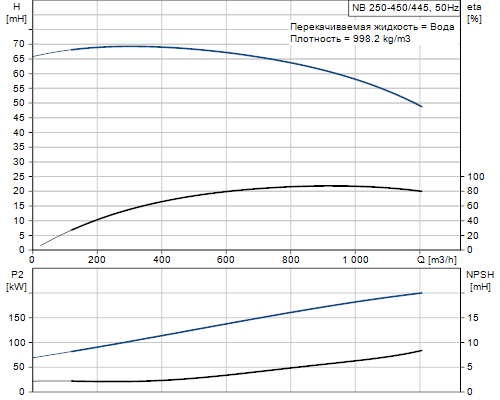

Кривая характеристики NB 250-450/445 A-F-A-BAQE

Кривая характеристики насосов NB 250-450/445 A-F-A-BAQE

Жидкость NB 250-450/445 A-F-A-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы NB 250-450/445 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NB 250-450/445 A-F-A-BAQE

Тип электродвигателяMMG315LB
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P2200 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток365-330/210-190 A
Пусковой ток690-690 %
Cos фи - характеристика мощности88,0
Номинальная скорость1490 об/м
ЭнергоэффективностьIE2 95,2%
Эффективность электродвигателя при полной нагрузке95,2-95,2 %
Эффективность двигателя при 3/4 нагрузки94,9-94,9 %
Эффективность электродвигателя при 1/2 нагрузки93,7-93,7 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15450
Монтажн. обозначение по IEC 34-7IM B35
Тип смазкиGrease

Монтаж NB 250-450/445 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление10 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насосаDN 300
Выход насосаDN 250
Допустимое давлениеPN 10
Щелевое уплотнение(я)щелевое уплотнение

Другое NB 250-450/445 A-F-A-BAQE

Мин.показ.эффективн, MEI ≥0.70
Нетто вес1710 кг
Полный вес1870 кг
Объем упаковки3.06 м3

Габаритный чертеж NB 250-450/445 A-F-A-BAQE

Габаритный чертеж насосов NB 250-450/445 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NB 250-450/445 A-F-A-BAQE

Схема подключений насосов NB 250-450/445 A-F-A-BAQE
