NBE 65-200/205 A-F-A-BAQE

Заказать

Данные каталога NBE 65-200/205 A-F-A-BAQE

Наименование продукцииNBE 65-200/205 A-F-A-BAQE A-F-A BAQE
Производственный номер96125319
EAN номер5700396828695

Описание NBE 65-200/205 A-F-A-BAQE

NBE 65-200/205 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал из нержавеющей стали и Чугунрабочее колесо, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Насос оснащён трёхфазным двигателем MGE с фланцем IEC с преобразователем частоты и ПИ-контроллером, встроенным в клеммную коробку двигателя. Так как для защиты двигателя и электронного оборудования от перегрузки и перегрева имеется встроенная защита, никаких дополнительных устройств не требуется.

Возможно подключение внешнего датчика, если требуется управление работой насоса, например, по расходу, дифференциальному давлению или температуре.

Основные данные NBE 65-200/205 A-F-A-BAQE

Частота вращения1430 об/м
Номинальная подача59.2 м3
Номинальный напор12.3 м
Текущий диаметр рабочего колеса205 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала24 мм
Макс. рабочее давление16 бар
Исполнение насосаA

Изображение NBE 65-200/205 A-F-A-BAQE

Изображение насосов NBE 65-200/205 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики NBE 65-200/205 A-F-A-BAQE

Кривая характеристики насосов NBE 65-200/205 A-F-A-BAQE

Жидкость NBE 65-200/205 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы NBE 65-200/205 A-F-A-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NBE 65-200/205 A-F-A-BAQE

Тип электродвигателя100LC
Количество полюсов4
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток6,20-5,00 A
Cos фи - характеристика мощности0,94-0,91
Номинальная скорость180-1740 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя87761017
Монтажн. обозначение по IEC 34-7IM V1/B5
Тип смазкиGrease

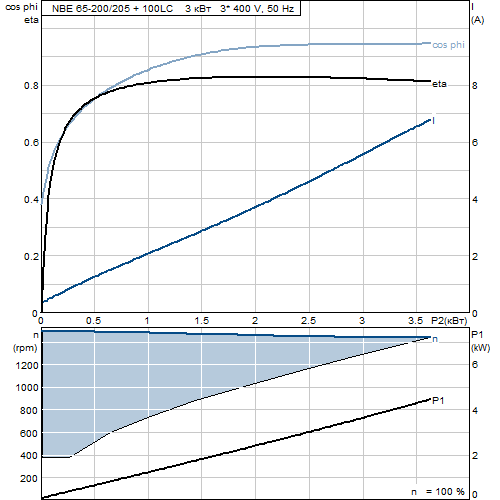

Характеристика двигателя NBE 65-200/205 A-F-A-BAQE

Характеристика двигателя насосов NBE 65-200/205 A-F-A-BAQE

Монтаж NBE 65-200/205 A-F-A-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насосаDN 80
Выход насосаDN 65
Допустимое давлениеPN 16
Щелевое уплотнение(я)щелевое уплотнение

Другое NBE 65-200/205 A-F-A-BAQE

Электродвигатели класса энергоэффективности IE3
Нетто вес77 кг
Полный вес87 кг
Объем упаковки0.218 м3
№ структурного файла96116093

Габаритный чертеж NBE 65-200/205 A-F-A-BAQE

Габаритный чертеж насосов NBE 65-200/205 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NBE 65-200/205 A-F-A-BAQE

Схема подключений насосов NBE 65-200/205 A-F-A-BAQE
