Данные каталога NK 50-250/205 A2-F-A-E-BAQE

Наименование продукцииNK 50-250/205 A2-F-A-E-BAQE
Производственный номер97830114
EAN номер5710625402015

Описание NK 50-250/205 A2-F-A-E-BAQE

NK 50-250/205 A2-F-A-E-BAQE

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN16 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.

Основные данные NK 50-250/205 A2-F-A-E-BAQE

Частота вращения2940 об/м
Номинальная подача70.7 м3
Номинальный напор47.3 м
Текущий диаметр рабочего колеса205 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала24 мм
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA2

Изображение NK 50-250/205 A2-F-A-E-BAQE

Изображение насосов NK 50-250/205 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

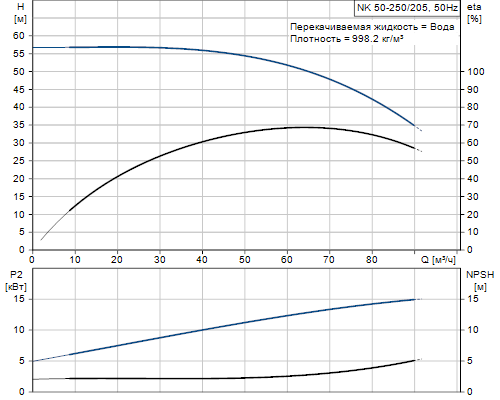

Кривая характеристики NK 50-250/205 A2-F-A-E-BAQE

Кривая характеристики насосов NK 50-250/205 A2-F-A-E-BAQE

Жидкость NK 50-250/205 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы NK 50-250/205 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 50-250/205 A2-F-A-E-BAQE

Тип электродвигателяMMG160MB
Класс энергоэфф-тиIE2 [IE2]
Количество полюсов2
Номинальная мощность - P215 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток28,0-25,5/16,0-14,6 A
Пусковой ток750-750 %
Cos фи - характеристика мощности90,0
0,9
Номинальная скорость2940 об/м
ЭнергоэффективностьIE2 90,7%
Эффективность электродвигателя при полной нагрузке90,7-90,7 %
Эффективность двигателя при 3/4 нагрузки90,7-90,7 %
Эффективность электродвигателя при 1/2 нагрузки89,5-89,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83K15126
Тип смазкиGrease

Монтаж NK 50-250/205 A2-F-A-E-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насосаDN 65
Выход насосаDN 50
Допустимое давлениеPN16
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NK 50-250/205 A2-F-A-E-BAQE

Мин.показ.эффективн, MEI ≥0.61
Нетто вес260 кг
Полный вес369 кг
Объем упаковки1.11 м3

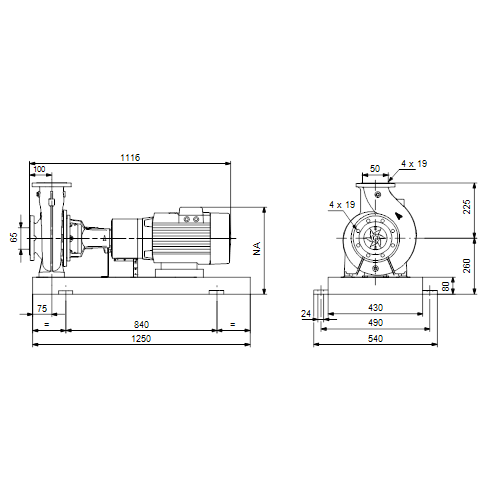

Габаритный чертеж NK 50-250/205 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 50-250/205 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NK 50-250/205 A2-F-A-E-BAQE

Схема подключений насосов NK 50-250/205 A2-F-A-E-BAQE
