NK 100-315/295 A2-F-A-E-BAQE

Заказать

Данные каталога NK 100-315/295 A2-F-A-E-BAQE

Наименование продукцииNK 100-315/295 A2-A-E-BAQE
Производственный номер97830485
EAN номер5710625406167

Описание NK 100-315/295 A2-F-A-E-BAQE

NK 100-315/295 A2-A-E-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал и Чугун рабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NK 100-315/295 A2-F-A-E-BAQE

Частота вращения1470 об/м
Номинальная подача168 м3
Номинальный напор27 м
Текущий диаметр рабочего колеса295 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала32 мм
Исполнение насосаA2

Изображение NK 100-315/295 A2-F-A-E-BAQE

Изображение насосов NK 100-315/295 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

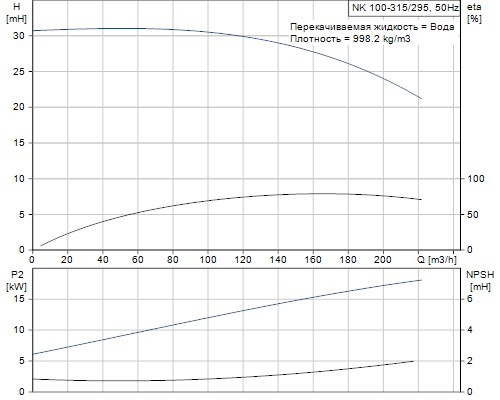

Кривая характеристики NK 100-315/295 A2-F-A-E-BAQE

Кривая характеристики насосов NK 100-315/295 A2-F-A-E-BAQE

Жидкость NK 100-315/295 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NK 100-315/295 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 100-315/295 A2-F-A-E-BAQE

Тип электродвигателяMMG180MA
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P218.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток36,0-32,5/20,6-18,8 A
Пусковой ток750-750 %
Cos фи - характеристика мощности0,86
Номинальная скорость1470 об/м
ЭнергоэффективностьIE2 91,3%
Эффективность электродвигателя при полной нагрузке91,3-91,3 %
Эффективность двигателя при 3/4 нагрузки91,3-91,3 %
Эффективность электродвигателя при 1/2 нагрузки90,6-90,6 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15128
Тип смазкиGrease

Монтаж NK 100-315/295 A2-F-A-E-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Вход насосаDN 125
Выход насосаDN 100
Допустимое давлениеPN16
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NK 100-315/295 A2-F-A-E-BAQE

Нетто вес418 кг
Полный вес527 кг
Объем упаковки1.11 м3

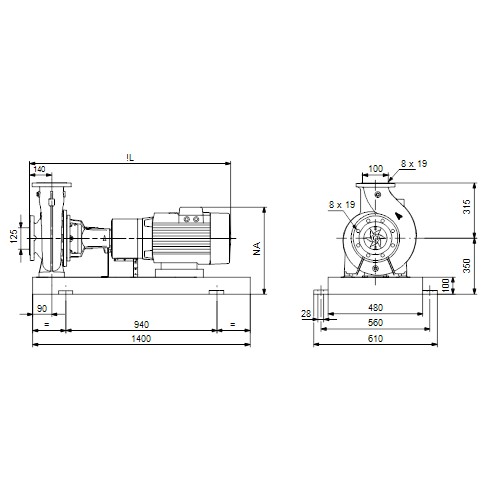

Габаритный чертеж NK 100-315/295 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 100-315/295 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NK 100-315/295 A2-F-A-E-BAQE

Схема подключений насосов NK 100-315/295 A2-F-A-E-BAQE
