NK 125-400/438 A2-F-A-E-BAQE

Заказать

Данные каталога NK 125-400/438 A2-F-A-E-BAQE

Наименование продукцииNK 125-400/438 A2-A-E-BAQE
Производственный номер97830511
EAN номер5710625406426

Описание NK 125-400/438 A2-F-A-E-BAQE

NK 125-400/438 A2-A-E-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал и Чугун рабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NK 125-400/438 A2-F-A-E-BAQE

Частота вращения1490 об/м
Номинальная подача288 м3
Номинальный напор62.5 м
Текущий диаметр рабочего колеса438 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала42 мм
Исполнение насосаA2

Изображение NK 125-400/438 A2-F-A-E-BAQE

Изображение насосов NK 125-400/438 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

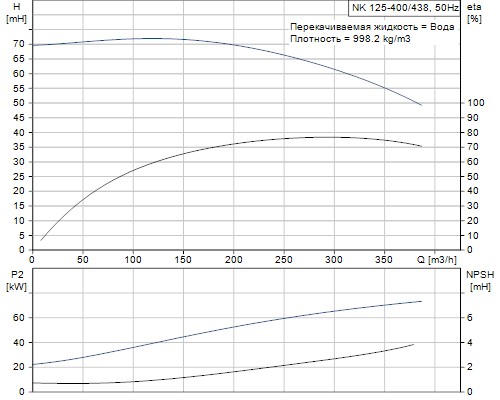

Кривая характеристики NK 125-400/438 A2-F-A-E-BAQE

Кривая характеристики насосов NK 125-400/438 A2-F-A-E-BAQE

Жидкость NK 125-400/438 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NK 125-400/438 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 125-400/438 A2-F-A-E-BAQE

Тип электродвигателяMMG280MA
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P290 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток168-152/96,0-87,5 A
Пусковой ток720-720 %
Cos фи - характеристика мощности0,87
Номинальная скорость1490 об/м
ЭнергоэффективностьIE2 94,3%
Эффективность электродвигателя при полной нагрузке94,3-94,3 %
Эффективность двигателя при 3/4 нагрузки94,2-94,2 %
Эффективность электродвигателя при 1/2 нагрузки93,3-93,3 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15142
Тип смазкиGrease

Монтаж NK 125-400/438 A2-F-A-E-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Вход насосаDN 150
Выход насосаDN 125
Допустимое давлениеPN16
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NK 125-400/438 A2-F-A-E-BAQE

Нетто вес1220 кг
Полный вес1340 кг
Объем упаковки3.33 м3

Габаритный чертеж NK 125-400/438 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 125-400/438 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NK 125-400/438 A2-F-A-E-BAQE

Схема подключений насосов NK 125-400/438 A2-F-A-E-BAQE
