NK 150-315.1/277 A2-F-A-E-BAQE

Заказать

Данные каталога NK 150-315.1/277 A2-F-A-E-BAQE

Наименование продуктаNK 150-315.1/277 A2-F-A-E-BAQE
Производственный номер98355040
EAN номер5711493547105

Описание NK 150-315.1/277 A2-F-A-E-BAQE

NK 150-315.1/277 A2-F-A-E-BAQE

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN10 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.

Основные данные NK 150-315.1/277 A2-F-A-E-BAQE

Частота вращения2980 об/м
Номинальная подача741 м3
Номинальный напор77.1 м
Текущий диаметр рабочего колеса277 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала42 мм
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA2

Изображение NK 150-315.1/277 A2-F-A-E-BAQE

Изображение насосов NK 150-315.1/277 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

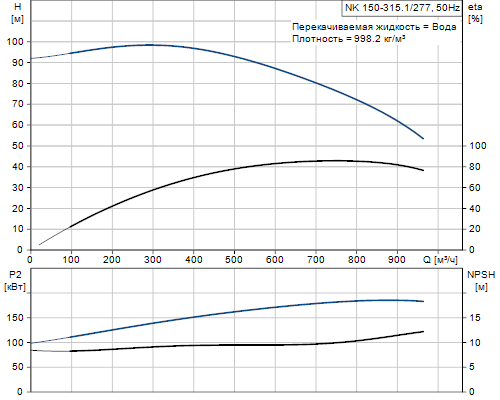

Кривая характеристики NK 150-315.1/277 A2-F-A-E-BAQE

Кривая характеристики насосов NK 150-315.1/277 A2-F-A-E-BAQE

Жидкость NK 150-315.1/277 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы NK 150-315.1/277 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 150-315.1/277 A2-F-A-E-BAQE

Тип электродвигателяSIEMENS
Класс энергоэфф-тиIE3
Количество полюсов2
Номинальная мощность - P2200 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток345-310/200-180 A
Пусковой ток720-720 %
Cos фи - характеристика мощности0,9
Номинальная скорость2980 об/м
ЭнергоэффективностьIE3 95,8%
Эффективность электродвигателя при полной нагрузке95,8-95,8 %
Эффективность двигателя при 3/4 нагрузки96,0-96,0 %
Эффективность электродвигателя при 1/2 нагрузки95,7-95,7 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83U15150
Тип смазкиGrease

Монтаж NK 150-315.1/277 A2-F-A-E-BAQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насосаDN 200
Выход насосаDN 150
Допустимое давлениеPN10
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение
Опорная рамаEN / ISO

Другое NK 150-315.1/277 A2-F-A-E-BAQE

Мин.показ.эффективн, MEI ≥0.70
Нетто вес1750 кг
Полный вес1870 кг
Объем упаковки3.33 м3

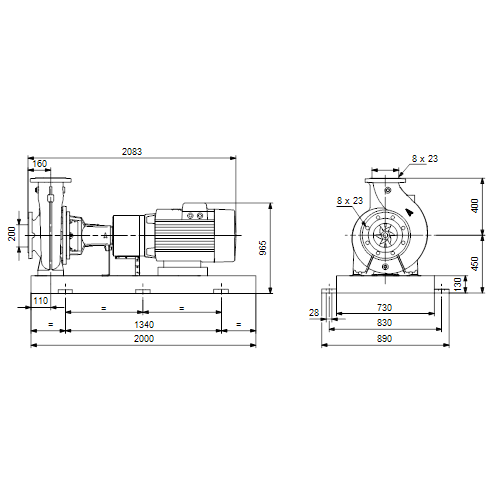

Габаритный чертеж NK 150-315.1/277 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 150-315.1/277 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
