SE1.50.65.30.2.50D.B

Заказать

Данные каталога SE1.50.65.30.2.50D.B

Наименование продукцииSE1.50.65.30.2.50D.B
SE1.50.65.30.2.50D
Производственный номер96047517
EAN номер5700395045529

Описание SE1.50.65.30.2.50D.B

SE1.50.65.30.2.50D.B

Усовершенствованные насосы с множеством уникальных свойств. Насосы компании Grundfos линейки SE1 представляют собой технологически усовершенствованные насосы, рассчитанные на работу со сточными водами, технической водой и неочищенными сточными водами в муниципальных сетях с тяжелым режимом работы и промышленного применения. Данные насосы, предназначенные для сложных условий эксплуатации, производятся для длительного срока бесперебойной работы в применении с самыми высокими требованиями. Насосы можно устанавливать погруженными или сухими без охлаждения электродвигателя; в любом случае, они в высшей степени надежны и очень просты в обслуживании. Эффективные S-трубчатые крыльчатки обеспечивают свободное прохождение сухих веществ до 50 мм. Это в огромной мере снижает риск закупорки и гарантирует максимальное рабочее время и уменьшенные эксплуатационные расходы.

Полностью передовые технологии Насосы Grundfos SE1 представляют полностью передовые технологии. Несмотря на свой прекрасный внешний вид, данные высокоэффективные насосы предназначены для длительного срока бесперебойной эксплуатации в самых жестких условиях. С легкой установкой и простым обслуживанием насосы SE1 гарантируют низкие долгосрочные эксплуатационные расходы.

Водонепроницаемые кабельные соединения Заполненные полиуретаном кабельные соединения из нержавеющей стали, герметически защищенные. Гарантируют, что жидкость не может проникнуть сквозь кабель в электродвигатель.

Короткий вал ротора Компактная конструкция электродвигателя с коротким валом ротора уменьшает вибрации. Повышает эффективность и срок службы сальника вала и шарикоподшипников.

Охлаждение электродвигателя без жидкости Неразборный кожух статора со встроенными трубками охлаждения, которые эффективно переносят чрезмерное тепло к перекачиваемой жидкости через монолитный промежуточный охлаждающий фланец. Это допускает непрерывную работу даже при сухой установке.

Двойное механическое уплотнение вала Эффективная система уплотнений вала с одинарным картриджем гарантирует повышенное время эксплуатации и меньшее время простоя. Легко заменяется на рабочем месте без применения специальных инструментов.

Заменяемое компенсационное кольцо Легко заменяемое компенсационное кольцо из нержавеющей стали для рабочих колес типа S-tube и резиновое уплотнительное кольцо в кожухе насоса позволяет поддерживать максимальную эффективность насоса без замены рабочего колеса.

Кожух электродвигателя из нержавеющей стали В высшей степени надежный ударопрочный кожух корпуса электродвигателя из нержавеющей стали, с гладкой поверхностью, легкой для очистки.

Хомут из нержавеющей стали Уникальная система монтажа хомута из нержавеющей стали обеспечивает быстрый и легкий демонтаж насоса. Инструменты не требуются. Обеспечивает легкий доступ для обслуживания и проверки.

Модульная конструкция Каждый типоразмер электродвигателя подходит к нескольким типоразмерам насосов с рабочим колесом типа S-tube.

Условия эксплуатации Насосы Grundfos SE1 подходят для непрерывной работы в погруженном состоянии с уровнем жидкости немного выше корпуса насоса, или при сухой установке без отдельных систем охлаждения электродвигателя.

Взрывозащищенное исполнение Доступны насосы Grundfos SE1 во взрывозащищенном исполнении.

Насосы SE1 имеют классификацию взрывозащиты II 2 GD, EEx d IIB 135°C (T4) c 135°C (T4) в соответствии со стандартами EN 50 014-1997 / 50 018-2000 / 50 281-1-1. Насосы SE1 также доступны с классификацией Класса 1 Зона 2, Ex nA IIB 200°C (T3) в соответствии со стандартом IEC 60079-15:1987.

Сертификация Насосы SE1.50 сертифицированы в соответствии с DIN 12050-2. Насосы SE1.80 и SE1.100 сертифицированы в соответствии с DIN 12050-1, Немецким институтом строительной техники для использования в инженерных сетях зданий.

Основные данные SE1.50.65.30.2.50D.B

Maкс. расход19.4 л/с
Макс. гидростатический напор22 м
Тип рабочего колесаодноканальное раб. колесо
Макс. гидравлическое КПД71 %
Данные на фирменной табличкеEN12050-2
Допуск на рабочие хар-киISO 9906:1999 Annex A
Maкс. расход22.2 л/с
Макс. гидростатический напор26.9 м
Тип рабочего колесаОДНОКАНАЛЬНОЕ
Максимальный размер частицы50 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД62 %
Макс. рабочее давление6 бар
Данные на паспортной табличкеLGA

Изображение SE1.50.65.30.2.50D.B

Изображение насосов SE1.50.65.30.2.50D.B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

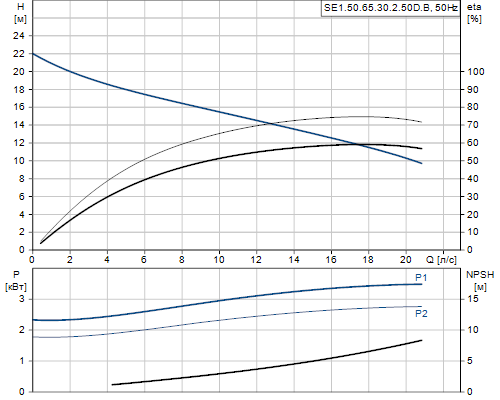

Кривая характеристики SE1.50.65.30.2.50D.B

Кривая характеристики насосов SE1.50.65.30.2.50D.B

Жидкость SE1.50.65.30.2.50D.B

Диапазон температур жидкости0 .. 40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SE1.50.65.30.2.50D.B

Корпус насосаEN-GJL-200
Рабочее колесоEN-GJL-250

Данные электрооборудования SE1.50.65.30.2.50D.B

Момент инерции0.0121 кг м2
Класс защиты (IEC 34-5)IP68
Количество полюсов2
Подводимая мощность - P13.8 кВт
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час20
Номинальный ток6,8-6,5 A
Расчетное значение тока от 3/4 нагрузки5 A
Расчетное значение тока от 1/2 нагрузки3.9 A
Пусковой ток51 A
Расчетное значение тока без нагрузки2.5 A
Cos phi - коэф-нт мощности0,87
Cos phi - коэф. мощности при 0 нагрузке0,22
Cos phi - коэф. мощности при 3/4 нагрузки0,83
Cos phi - коэф. мощности при 1/2 нагрузки0,74
Номинальная скорость2910 об/м
Крутящий момент заторможенного ротора23 Нм
Распределение крутящего момента33 Нм
Момент инерции0.0123 кг м2
КПД двигателя при полной нагрузке79,6 %
КПД двигателя при 3/4 нагрузки78,5 %
КПД двигателя при 1/2 нагрузки75,1 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляLYNIFLEX
Тип кабельной вилкиNo plug

Монтаж SE1.50.65.30.2.50D.B

Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 65
Допустимое давлениеPN 10
Максимальная глубина установки20 м
Установка сухая / мокраяDRY/SUBMERGED
Монтажгоризонтальный или вертикальный
Максимальная температура окружающей среды40 °C

Устр-ва управл-ия SE1.50.65.30.2.50D.B

Блок управленияне включен
Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле
Датчик температурN

Другое SE1.50.65.30.2.50D.B

Нетто вес61 кг

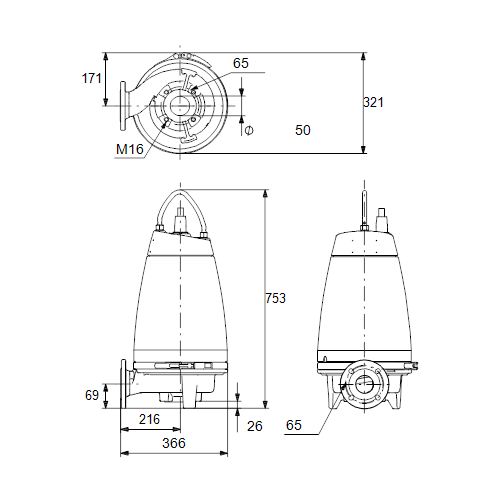

Габаритный чертеж SE1.50.65.30.2.50D.B

Габаритный чертеж насосов SE1.50.65.30.2.50D.B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

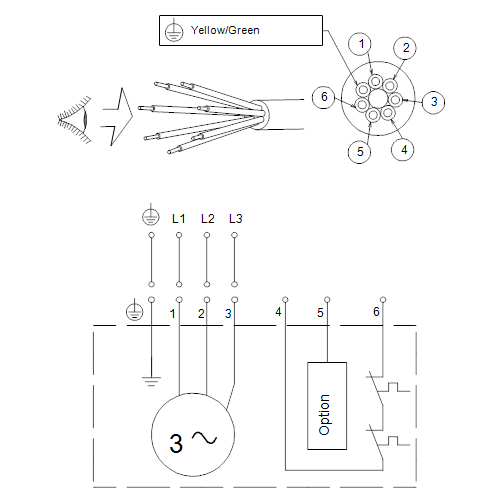

Схема подключений SE1.50.65.30.2.50D.B

Схема подключений насосов SE1.50.65.30.2.50D.B
