SE1.80.100.55.4.51D.B

Заказать

Данные каталога SE1.80.100.55.4.51D.B

Наименование продукцииSE1.80.100.55.4.51D
Производственный номер96048085
EAN номер5700395063004

Описание SE1.80.100.55.4.51D.B

SE1.80.100.55.4.51D

Усовершенствованные насосы, обладающие множеством уникальных свойств Насосы SEV и SE1 компании Grundfos являются высокотехнологичными насосами, предназначенными для откачивания бытовых и производственных сточных вод, а также необработанных канализационных стоков в муниципальных, частных и промышленных системах. Эти насосы обеспечат бесперебойную работу в течение долгих лет. Область их применения очень широка. Будь то погружной или "сухой" способ монтажа - этим насосам не требуется дополнительного охлаждения электродвигателя. Они высоко надёжны и очень удобны в обслуживании. Насосы могут быть оснащены как эффективным одноканальным рабочим колесом, так и колесом SuperVortex, обеспечивающими свободную перекачку жидкости, содержащей включения размером до 100 мм. Конструкция этих насосов сводит к минимуму возможность блокировки или засорения, а также простои оборудования и эксплуатационные расходы.

Высокие технологии внутри и снаружи. Grundfos SEV и SE1 по праву можно назвать насосами будущего. Они совмещают в себе высокий КПД, надежность в самых неблагоприятных условиях работы и привлекательный дизайн. Эти насосы легко установить и удобно обслуживать. Кроме того, они очень экономичны.

o Герметичный кабельный ввод Стальной разъем с полиуретановым сердечником обеспечивает герметичное соединение. Таким образом, жидкость не сможет проникнуть в электродвигатель через кабельный ввод.

o Короткий ротор электродвигателя Благодаря укороченному ротору значительно снижены вибрации, увеличен КПД и срок службы уплотнений вала и шарикоподшипников. Кроме того, насос стал намного компактней.

o Охлаждение электродвигателя, не требующее жидкости В монолитный корпус статора встроены охлаждающие каналы, которые эффективно отводят тепло к перекачиваемой жидкости через чугунный охлаждающий фланец. Такой способ охлаждения обеспечивает продолжительную работу насоса даже при "сухом" способе монтажа без дополнительного охлаждения электродвигателя.

o Двойное торцевое уплотнение вала Благодаря картриджевой конструкции торцевого уплотнения вала, представляющего собой единый узел, удалось значительно снизить время обслуживания насоса. Картриджевое уплотнение заменяется легко и быстро без применения специальных инструментов.

o Заменяемые кольца щелевого уплотнения Замена колец уплотнения из нержавеющей стали на канальном рабочем колесе и эластомеров в корпусе насоса максимально упрощена. Больше нет необходимости при смене колец снимать рабочее колесо.

o Кожух насоса из нержавеющей стали Корпус электродвигателя защищает кожух, изготовленный из ударопрочной, коррозионно-стойкой нержавеющей стали. Гладкая, отполированная поверхность кожуха легко очищается от загрязнений.

o Хомут из нержавеющей стали Уникальное соединение насосной части и корпуса электродвигателя дает возможность быстро разобрать насос без дополнительных инструментов. Теперь обслуживание насоса стало намного удобней.

o Модульная конструкция Электродвигатель одной мощности может быть присоединен как к насосной части с канальным рабочим колесом, так и с колесом SuperVortex.

Условия эксплуатации Насосы Grundfos SEV и SE1 подходят для непрерывной работы в полностью погруженном положении, при этом уровень воды немного выше корпуса насоса, или для "сухого" монтажа без дополнительного охлаждения электродвигателя.

Взрывозащищенное исполнение При эксплуатации во взрывоопасных условиях, или где требуются взрывозащищенные исполнения насосов, возможно использование насосов Grundfos SEV и SE1, так как они соответствуют II 2 GD, EEx d IIB 135°C (T4) и 135°C (T4) классу взрывозащищенности согласно европейским стандартам 50 014-1997 / 50 018-2000 / 50 281-1-1. Поставляются также насосы Grundfos SEV и SE1, соответствующие 1 Zone 2, Ex nA IIB 200°C (T3) согласно стандарту IEC 60079-15:1987.

Сертификаты Насосы SE1.50 одобрены к применению согласно DIN 12050-2, а насосы SEV.65, SEV.80, SEV.100, SE1.80 и SE1.100 имеют разрешение Немецкого института строительных технологий в соответствии с DIN 12050-1 на использование в инженерных системах зданий.

Насосы SE со встроенными датчиками В насосах SEV и SE1 с датчиками осуществляется постоянный контроль состояния насоса, датчики обеспечивают все необходимые данные для выполнения техосмотра.

Основные данные SE1.80.100.55.4.51D.B

Maкс. расход55.6 л/с
Макс. гидростатический напор21.3 м
Тип рабочего колесаОДНОКАНАЛЬНОЕ
Максимальный размер частицы80 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД70 %
Макс. рабочее давление6 бар

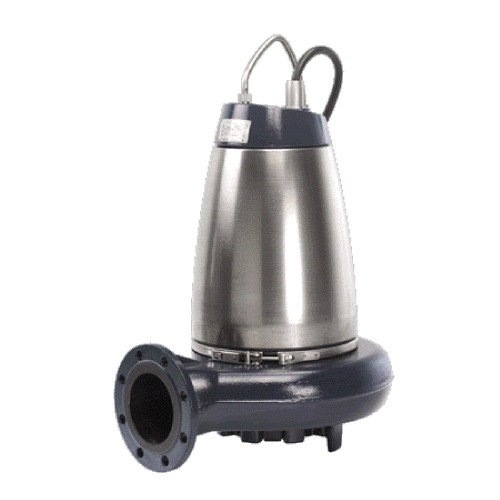

Изображение SE1.80.100.55.4.51D.B

Изображение насосов SE1.80.100.55.4.51D.B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

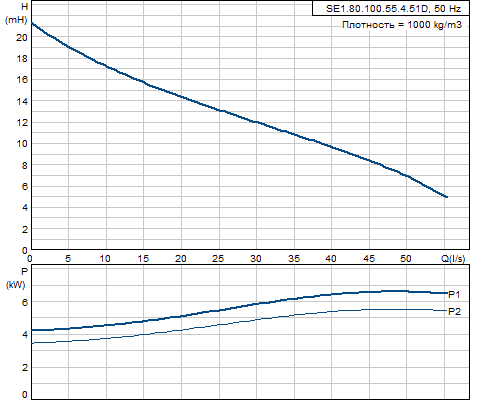

Кривая характеристики SE1.80.100.55.4.51D.B

Кривая характеристики насосов SE1.80.100.55.4.51D.B

Жидкость SE1.80.100.55.4.51D.B

Диапазон температур жидкости0 .. 40 °C

Данные электрооборудования SE1.80.100.55.4.51D.B

Количество полюсов4
Подводимая мощность - P16.5 кВт
Номинальная мощность - P25.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапуск/схема соединения треугольником
Макс. число пусков в час20
Номинальный ток13,3-13,8 A
Расчетное значение тока от 3/4 нагрузки11 A
Расчетное значение тока от 1/2 нагрузки9.5 A
Пусковой ток87 A
Расчетное значение тока без нагрузки8.3 A
Cos phi - коэф-нт мощности0,74
Cos phi - коэф. мощности при 0 нагрузке0,1
Cos phi - коэф. мощности при 3/4 нагрузки0,65
Cos phi - коэф. мощности при 1/2 нагрузки0,52
Номинальная скорость1455 об/м
Крутящий момент заторможенного ротора98 Нм
Распределение крутящего момента122 Нм
Момент инерции0.1295 кг м2
КПД двигателя при полной нагрузке83,9 %
КПД двигателя при 3/4 нагрузки83,3 %
КПД двигателя при 1/2 нагрузки81 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляLYNIFLEX
Тип кабельной вилкиNo plug

Монтаж SE1.80.100.55.4.51D.B

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 100
Допустимое давлениеPN 10
Максимальная глубина установки20 м
Установка сухая / мокраяD/S
Монтажгоризонтальный или вертикальный

Устр-ва управл-ия SE1.80.100.55.4.51D.B

Блок управленияне включен
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком
Датчик температурN

Другое SE1.80.100.55.4.51D.B

Нетто вес158 кг

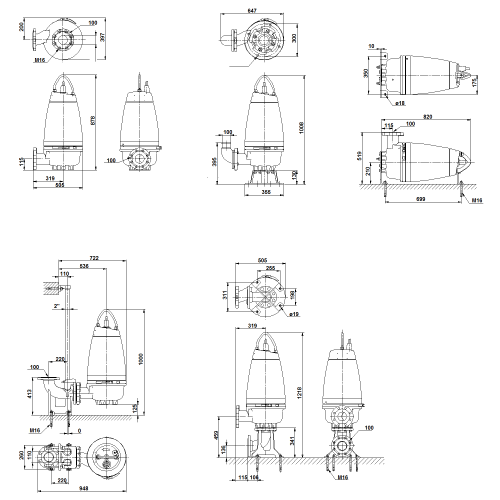

Габаритный чертеж SE1.80.100.55.4.51D.B

Габаритный чертеж насосов SE1.80.100.55.4.51D.B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

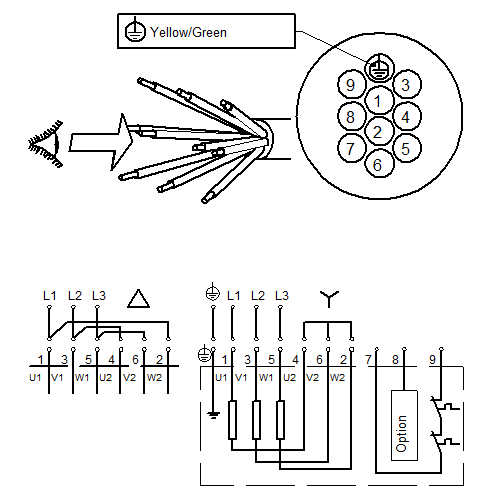

Схема подключений SE1.80.100.55.4.51D.B

Схема подключений насосов SE1.80.100.55.4.51D.B
