SEG.40.12.EX.2.1.502

Заказать

Данные каталога SEG.40.12.EX.2.1.502

Наименование продукцииSEG.40.12.EX.2.1.502
Производственный номер96075902
EAN номер5700394850742

Описание SEG.40.12.EX.2.1.502

SEG.40.12.EX.2.1.502

Насосы SEG компании Grundfos являются погружными насосами с горизонтальным напорным патрубком, специально разработанными для откачивания под давлением бытовых сточных вод из санузлов. В конструкции насосов модели SEG предусмотрен режущий механизм, который измельчает твердые частицы до такого размера, что они могут отводиться по трубопроводу сравнительно небольшого диаметра.

Гладкое покрытие корпуса насоса предотвращает налипание грязи. Насос изготовлен из чугуна. Хомут, соединяющий электродвигатель и корпус насоса, изготовлен из нержавеющей стали, что обеспечивает защиту от коррозии и облегчает процедуру обслуживания насоса. Силовой кабель насоса включает в себя также соединительные провода для датчиков в обмотках электродвигателя. Выбрано кабельное соединение в виде штепселя. Герметичный кабельный ввод с полиуретановой заливкой обеспечивает защиту электродвигателя от попадания воды в случае повреждения или разрушения кабеля или некорректного обращения с ним.

Насос должен подсоединяться к контроллеру через искробезопасный вспомогательный шкаф, например, LC-Ex4, поставляемый Grundfos A/S.

Насос был проверен и одобрен к использованию Союзом немецких электротехников (VDE) в соответствии с Директивой ATEX.

Основные данные SEG.40.12.EX.2.1.502

Maкс. расход5 л/с
Макс. гидростатический напор20.5 м
Тип рабочего колесаСистема с режущим механизмом
Первичное уплотнение валаSIC/SIC
Макс. рабочее давление6 бар
Данные на паспортной табличкеPA-I, ATEX

Изображение SEG.40.12.EX.2.1.502

Изображение насосов SEG.40.12.EX.2.1.502
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики SEG.40.12.EX.2.1.502

Кривая характеристики насосов SEG.40.12.EX.2.1.502

Жидкость SEG.40.12.EX.2.1.502

Диапазон температур жидкости0 .. 40 °C

Материалы SEG.40.12.EX.2.1.502

Корпус насосаЧугун
EN-JL1030
Рабочее колесоЧугун
EN-JL1030
ПрокладкаSIC/SIC

Данные электрооборудования SEG.40.12.EX.2.1.502

Количество полюсов2
Подводимая мощность - P11.8 кВт
Номинальная мощность - P21.2 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток8.2 A
Пусковой ток38 A
Расчетное значение тока без нагрузки3.1 A
Cos phi - коэф-нт мощности0,99
Cos phi - коэф. мощности при 3/4 нагрузки0,99
Cos phi - коэф. мощности при 1/2 нагрузки0,97
Номинальная скорость2820 об/м
Момент инерции0.0038 кг м2
КПД двигателя при полной нагрузке73 %
КПД двигателя при 3/4 нагрузки71 %
КПД двигателя при 1/2 нагрузки65 %
Размер конденсатора - работа30 мкФ
Размер конденсатора - пуск150 мкФ
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениеда
Стандарт. Ex-защитыEN50014/EN50018, class EEx d IIB T4
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнешн.
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж SEG.40.12.EX.2.1.502

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 40
Допустимое давлениеPN 10
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия SEG.40.12.EX.2.1.502

Блок управленияне включен
Дополнительный I/OExternal
Датчик влажностибез гигрометра

Другое SEG.40.12.EX.2.1.502

Нетто вес38 кг

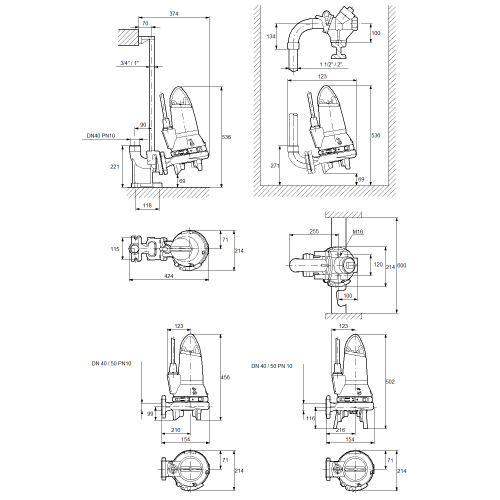

Габаритный чертеж SEG.40.12.EX.2.1.502

Габаритный чертеж насосов SEG.40.12.EX.2.1.502
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SEG.40.12.EX.2.1.502

Схема подключений насосов SEG.40.12.EX.2.1.502
