SEG.40.15.E.EX.2.50B

Заказать

Данные каталога SEG.40.15.E.EX.2.50B

Наименование продукцииSEG.40.15.E.EX.2.50B
Производственный номер96878515
EAN номер5700312551287

Описание SEG.40.15.E.EX.2.50B

SEG.40.15.E.EX.2.50B

Grundfos SEG AUTOADAPT pumps are submersible pumps with horizontal discharge port, specifically designed for pressurized pumping of wastewater with discharge from toilets. The SEG AUTOADAPT pumps are equipped with a grinder system, grinding destructible solids into small pieces so that they can be led away through pipes of a relatively small diameter.

The surface of the pump is smooth to prevent dirt and impurities from sticking to the pump. The pump is primarily made of cast iron. The clamp securing the motor to the pump housing is made of stainless steel to prevent corrosion and allow for ease of service of the pump. The power cable of the pump also incorporates wires for the thermal sensors in the motor winding. The cable connection is a plug solution. The totally sealed plug connection prevents moisture from entering the pump through the cable in case of cable breakage or adverse and/or careless handling of the pump cable.

The Grundfos SEG AUTOADAPT pumps incorporate a controller, sensors and motor-protection. They only need to be connected to the mains supply. If several pumps are installed in the same tank, the control logic incorporated in the pump will ensure that the load is distributed evenly among the pumps over time. • Alarm relay output. The pump incorporates an alarm relay output. NC and NO are available and can be used as required, for example for acoustic or visual alarms.

• Random start delay in case of general power shutdown. • The pump does not start unless the phase sequence is correct. • Self-calibration after each pump cycle. • Anti-seizing system. The anti-seizing system start the pump at programmed intervals to prevent the impeller from seizing. This function is valid as long as the dryrun sensors are submerged in the media for the Ex versions.

The Grundfos CIU unit can be connected permanent or temporarily for changing the pre-setting, further settings or read out from the logging and operation parameters like no. of starts and operating hours.

Основные данные SEG.40.15.E.EX.2.50B

Maкс. расход4.75 л/с
Макс. гидростатический напор25.8 м
Тип рабочего колесаСистема с режущим механизмом
Первичное уплотнение валаSIC/SIC
Макс. рабочее давление6 бар

Изображение SEG.40.15.E.EX.2.50B

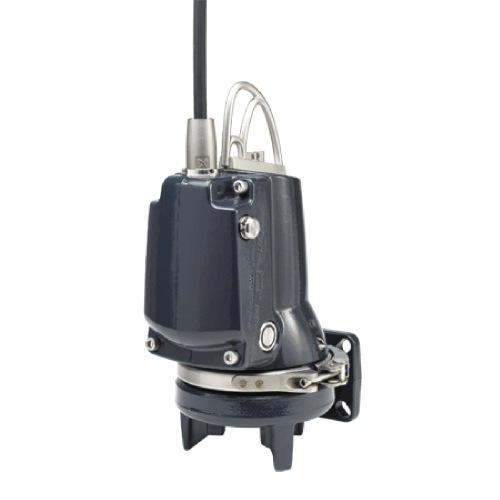

Изображение насосов SEG.40.15.E.EX.2.50B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики SEG.40.15.E.EX.2.50B

Кривая характеристики насосов SEG.40.15.E.EX.2.50B

Жидкость SEG.40.15.E.EX.2.50B

Диапазон температур жидкости0 .. 40 °C

Материалы SEG.40.15.E.EX.2.50B

Корпус насосаЧугун
EN-JL1030
Рабочее колесоЧугун
EN-JL1030
ПрокладкаSIC/SIC

Данные электрооборудования SEG.40.15.E.EX.2.50B

Количество полюсов2
Подводимая мощность - P12.3 кВт
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток3,8/3,8 A
Пусковой ток21 A
Расчетное значение тока без нагрузки1.9 A
Cos phi - коэф-нт мощности0,88
Cos phi - коэф. мощности при 3/4 нагрузки0,81
Cos phi - коэф. мощности при 1/2 нагрузки0,71
Номинальная скорость2700 об/м
Момент инерции0.004 кг м2
КПД двигателя при полной нагрузке72 %
КПД двигателя при 3/4 нагрузки73 %
КПД двигателя при 1/2 нагрузки69 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениеда
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж SEG.40.15.E.EX.2.50B

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 40
Допустимое давлениеPN 10
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия SEG.40.15.E.EX.2.50B

Блок управленияне включен
Дополнительный I/OBuild in
Датчик влажностибез гигрометра

Другое SEG.40.15.E.EX.2.50B

Нетто вес38 кг

Габаритный чертеж SEG.40.15.E.EX.2.50B

Габаритный чертеж насосов SEG.40.15.E.EX.2.50B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SEG.40.15.E.EX.2.50B

Схема подключений насосов SEG.40.15.E.EX.2.50B
