SEV.80.80.22.4.50D

Заказать

Данные каталога SEV.80.80.22.4.50D

Наименование продукцииSEV.80.80.22.4.50D
Производственный номер96047781
EAN номер5700395070309

Описание SEV.80.80.22.4.50D

SEV.80.80.22.4.50D

Усовершенствованные насосы с множеством уникальных свойств. Насосы Grundfos серии SEV представляют собой технологически передовые насосы, предназначенные для перекачивания сточных воды, технической воды и неочищенных сточных вод, не пропущенных через решетку в крупных муниципальных инженерных сетях и в промышленных применениях. Данные насосы, предназначенные для сложных условий эксплуатации, производятся для длительного срока бесперебойной эксплуатации в применениях с самыми высокими требованиями. Варианты установки насосов - погружная или сухая без охлаждения электродвигателя; в любом случае, они в высшей степени надежны и очень просты в обслуживании. Эффективное рабочее колесо типа SuperVortex обеспечивает свободное прохождение включений размером до 80 мм. Это в огромной мере снижает риск засорения и гарантирует максимальное рабочее время и уменьшенные эксплуатационные расходы.

Полностью передовые технологии Насосы Grundfos SEV представляют полностью передовые технологии. Не смотря на свой прекрасный внешний вид, данные высокоэффективные насосы предназначены для длительного срока бесперебойной эксплуатации в самых жестких условиях. С легкой установкой и простым обслуживанием насосы SEV гарантируют низкие долгосрочные эксплуатационные расходы.

Водонепроницаемые кабельные соединения Заполненные полиуретаном кабельные соединения из нержавеющей стали, герметически защищенные. Гарантируют, что жидкость не может проникнуть сквозь кабель в электродвигатель.

Короткий вал ротора Компактная конструкция электродвигателя с коротким валом ротора уменьшает вибрации. Повышает эффективность и срок службы сальника вала и шарикоподшипников.

Охлаждение электродвигателя без жидкости Неразборный кожух статора со встроенными трубками охлаждения, которые эффективно отводят чрезмерное тепло от перекачиваемой жидкости через монолитный промежуточный охлаждающий фланец. Это допускает непрерывную работу даже при сухой установке.

Двойное механическое уплотнение вала Эффективная система уплотнений вала с одинарным картриджем гарантирует повышенное время эксплуатации и меньшее время простоя. Легко заменяется в полевых условиях без применения специальных инструментов.

Кожух электродвигателя из нержавеющей стали В высшей степени надежная ударопрочный кожух корпуса электродвигателя из нержавеющей стали, с гладкой поверхностью, легкой для очистки.

Хомут из нержавеющей стали Уникальная система монтажа хомута из нержавеющей стали обеспечивает быстрый и легкий демонтаж насоса с узла электродвигателя. Инструменты не требуются. Обеспечивает легкий доступ для обслуживания и проверки.

Модульная конструкция Каждый размер электродвигателя подходит к нескольким размерам насосов с гидравликой SuperVortex.

Условия эксплуатации Насосы Grundfos SEV подходят для непрерывной работы в погруженном состоянии с уровнем жидкости немного выше корпуса насоса, или при сухой установке без отдельных средств охлаждения электродвигателя.

Взрывозащищенное исполнение Для применений риском взрыва, или где требуется иным образом, доступны насосы Grundfos SEV во взрывозащищенном исполнении.

Насосы SEV имеют классификацию взрывозащиты II 2 GD, EEx d IIB 135°C (T4) c 135°C (T4) в соответствии со стандартами EN 50 014-1997 / 50 018-2000 / 50 281-1-1. Насосы SEV также доступны с классификацией Класса 1 Зона 2, Ex nA IIB 200°C (T3) в соответствии со стандартом IEC 60079-15:1987.

Сертификация Насосы SEV.65, SEV.80 и SEV.100 сертифицированы в соответствии с DIN 12050-1, Немецким институтом строительной техники для использования в инженерных сетях зданий.

Основные данные SEV.80.80.22.4.50D

Тип рабочего колесаSUPER VORTEX
Данные на фирменной табличкеEN12050-1
Допуск на рабочие хар-киISO 9906:1999 Annex A
Maкс. расход23.3 л/с
Макс. гидростатический напор12.4 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы80 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД48 %
Макс. рабочее давление6 бар
Данные на паспортной табличкеLGA

Изображение SEV.80.80.22.4.50D

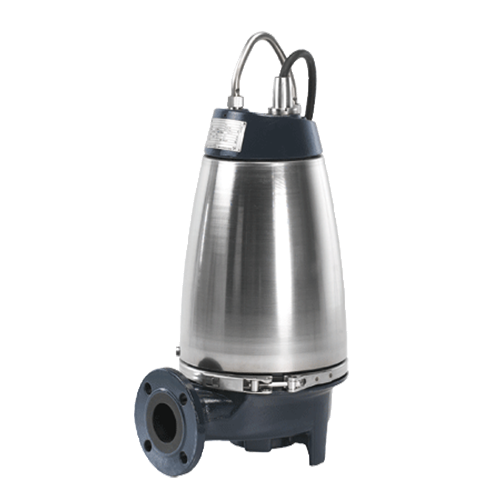

Изображение насосов SEV.80.80.22.4.50D
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики SEV.80.80.22.4.50D

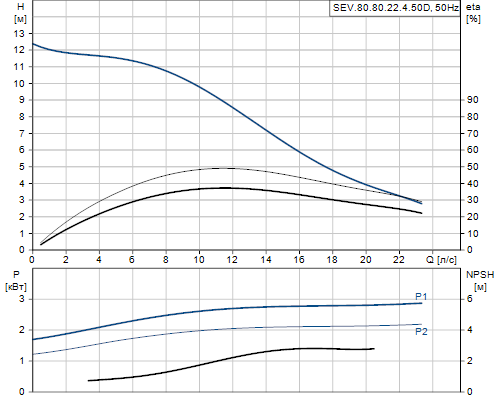

Кривая характеристики насосов SEV.80.80.22.4.50D

Жидкость SEV.80.80.22.4.50D

Диапазон температур жидкости0 .. 40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SEV.80.80.22.4.50D

Корпус насосаEN-GJL-200
Рабочее колесоEN-GJL-200

Данные электрооборудования SEV.80.80.22.4.50D

Класс защиты (IEC 34-5)IP68
Количество полюсов4
Подводимая мощность - P12.9 кВт
Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час20
Номинальный ток6,0-6,0 A
Расчетное значение тока от 3/4 нагрузки4.8 A
Расчетное значение тока от 1/2 нагрузки4.2 A
Пусковой ток32 A
Расчетное значение тока без нагрузки3.6 A
Cos phi - коэф-нт мощности0,74
Cos phi - коэф. мощности при 0 нагрузке0,13
Cos phi - коэф. мощности при 3/4 нагрузки0,66
Cos phi - коэф. мощности при 1/2 нагрузки0,53
Номинальная скорость1445 об/м
Крутящий момент заторможенного ротора32 Нм
Распределение крутящего момента45 Нм
Момент инерции0.024 кг м2
КПД двигателя при полной нагрузке76,3 %
КПД двигателя при 3/4 нагрузки75,2 %
КПД двигателя при 1/2 нагрузки70,9 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляLYNIFLEX
Тип кабельной вилкиNo plug

Монтаж SEV.80.80.22.4.50D

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 80
Допустимое давлениеPN 10
Максимальная глубина установки20 м
Установка сухая / мокраяDRY/SUBMERGED
Монтажгоризонтальный или вертикальный

Устр-ва управл-ия SEV.80.80.22.4.50D

Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле
Датчик температурN
Блок управленияне включен

Другое SEV.80.80.22.4.50D

Нетто вес106 кг

Габаритный чертеж SEV.80.80.22.4.50D

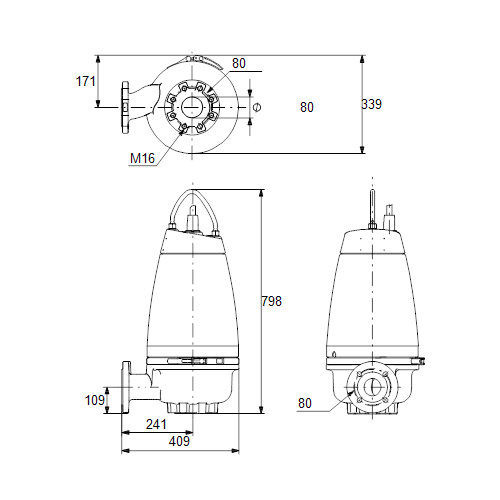

Габаритный чертеж насосов SEV.80.80.22.4.50D
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SEV.80.80.22.4.50D

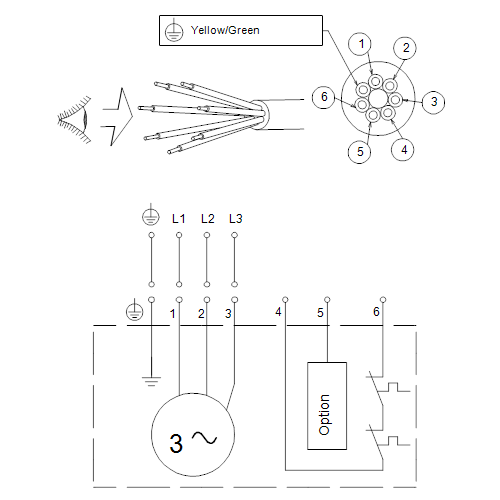

Схема подключений насосов SEV.80.80.22.4.50D
