SEV.80.80.40.4.51D

Заказать

Данные каталога SEV.80.80.40.4.51D

Наименование продукцииSEV.80.80.40.4.51D
Производственный номер96047797
EAN номер5700395070347

Описание SEV.80.80.40.4.51D

SEV.80.80.40.4.51D

Усовершенствованные насосы с множеством уникальных свойств. Насосы Grundfos серии SEV представляют собой технологически передовые насосы, предназначенные для перекачивания сточных воды, технической воды и неочищенных сточных вод, не пропущенных через решетку в крупных муниципальных инженерных сетях и в промышленных применениях. Данные насосы, предназначенные для сложных условий эксплуатации, производятся для длительного срока бесперебойной эксплуатации в применениях с самыми высокими требованиями. Варианты установки насосов - погружная или сухая без охлаждения электродвигателя; в любом случае, они в высшей степени надежны и очень просты в обслуживании. Эффективное рабочее колесо типа SuperVortex обеспечивает свободное прохождение включений размером до 80 мм. Это в огромной мере снижает риск засорения и гарантирует максимальное рабочее время и уменьшенные эксплуатационные расходы.

Полностью передовые технологии Насосы Grundfos SEV представляют полностью передовые технологии. Не смотря на свой прекрасный внешний вид, данные высокоэффективные насосы предназначены для длительного срока бесперебойной эксплуатации в самых жестких условиях. С легкой установкой и простым обслуживанием насосы SEV гарантируют низкие долгосрочные эксплуатационные расходы.

Водонепроницаемые кабельные соединения Заполненные полиуретаном кабельные соединения из нержавеющей стали, герметически защищенные. Гарантируют, что жидкость не может проникнуть сквозь кабель в электродвигатель.

Короткий вал ротора Компактная конструкция электродвигателя с коротким валом ротора уменьшает вибрации. Повышает эффективность и срок службы сальника вала и шарикоподшипников.

Охлаждение электродвигателя без жидкости Неразборный кожух статора со встроенными трубками охлаждения, которые эффективно отводят чрезмерное тепло от перекачиваемой жидкости через монолитный промежуточный охлаждающий фланец. Это допускает непрерывную работу даже при сухой установке.

Двойное механическое уплотнение вала Эффективная система уплотнений вала с одинарным картриджем гарантирует повышенное время эксплуатации и меньшее время простоя. Легко заменяется в полевых условиях без применения специальных инструментов.

Кожух электродвигателя из нержавеющей стали В высшей степени надежная ударопрочный кожух корпуса электродвигателя из нержавеющей стали, с гладкой поверхностью, легкой для очистки.

Хомут из нержавеющей стали Уникальная система монтажа хомута из нержавеющей стали обеспечивает быстрый и легкий демонтаж насоса с узла электродвигателя. Инструменты не требуются. Обеспечивает легкий доступ для обслуживания и проверки.

Модульная конструкция Каждый размер электродвигателя подходит к нескольким размерам насосов с гидравликой SuperVortex.

Условия эксплуатации Насосы Grundfos SEV подходят для непрерывной работы в погруженном состоянии с уровнем жидкости немного выше корпуса насоса, или при сухой установке без отдельных средств охлаждения электродвигателя.

Взрывозащищенное исполнение Для применений риском взрыва, или где требуется иным образом, доступны насосы Grundfos SEV во взрывозащищенном исполнении.

Насосы SEV имеют классификацию взрывозащиты II 2 GD, EEx d IIB 135°C (T4) c 135°C (T4) в соответствии со стандартами EN 50 014-1997 / 50 018-2000 / 50 281-1-1. Насосы SEV также доступны с классификацией Класса 1 Зона 2, Ex nA IIB 200°C (T3) в соответствии со стандартом IEC 60079-15:1987.

Сертификация Насосы SEV.65, SEV.80 и SEV.100 сертифицированы в соответствии с DIN 12050-1, Немецким институтом строительной техники для использования в инженерных сетях зданий.

Основные данные SEV.80.80.40.4.51D

Тип рабочего колесаSUPER VORTEX
Данные на фирменной табличкеEN12050-1
Допуск на рабочие хар-киISO 9906:1999 Annex A
Maкс. расход25 л/с
Макс. гидростатический напор17.1 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы80 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД45 %
Макс. рабочее давление6 бар
Данные на паспортной табличкеLGA

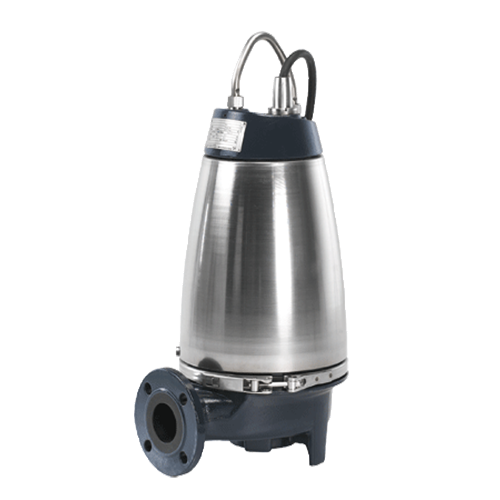

Изображение SEV.80.80.40.4.51D

Изображение насосов SEV.80.80.40.4.51D
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

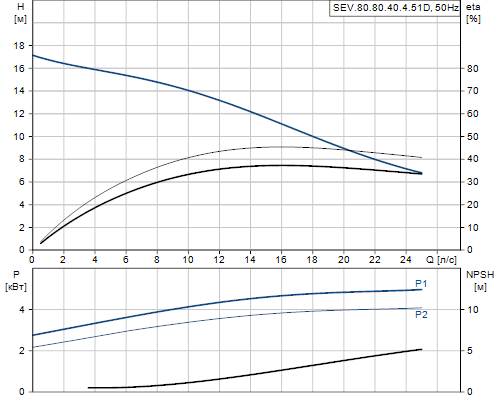

Кривая характеристики SEV.80.80.40.4.51D

Кривая характеристики насосов SEV.80.80.40.4.51D

Жидкость SEV.80.80.40.4.51D

Диапазон температур жидкости0 .. 40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SEV.80.80.40.4.51D

Корпус насосаEN-GJL-200
Рабочее колесоEN-GJL-200

Данные электрооборудования SEV.80.80.40.4.51D

Количество полюсов4
Подводимая мощность - P14.9 кВт
Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапуск/схема соединения треугольником
Макс. число пусков в час20
Номинальный ток10,0-10,2 A
Расчетное значение тока от 3/4 нагрузки8.2 A
Расчетное значение тока от 1/2 нагрузки7.1 A
Пусковой ток67 A
Расчетное значение тока без нагрузки6.1 A
Cos phi - коэф-нт мощности0,73
Cos phi - коэф. мощности при 0 нагрузке0,11
Cos phi - коэф. мощности при 3/4 нагрузки0,65
Cos phi - коэф. мощности при 1/2 нагрузки0,52
Номинальная скорость1460 об/м
Крутящий момент заторможенного ротора72 Нм
Распределение крутящего момента100 Нм
Момент инерции0.0479 кг м2
КПД двигателя при полной нагрузке82,2 %
КПД двигателя при 3/4 нагрузки81,7 %
КПД двигателя при 1/2 нагрузки78,2 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляLYNIFLEX
Тип кабельной вилкиNo plug

Монтаж SEV.80.80.40.4.51D

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Выход насосаDN 80
Допустимое давлениеPN 10
Максимальная глубина установки20 м
Установка сухая / мокраяD/S
Монтажгоризонтальный или вертикальный

Устр-ва управл-ия SEV.80.80.40.4.51D

Блок управленияне включен
Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле
Датчик температурN

Другое SEV.80.80.40.4.51D

Нетто вес143 кг

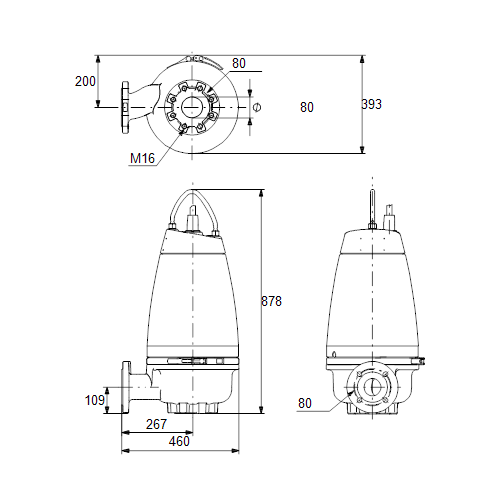

Габаритный чертеж SEV.80.80.40.4.51D

Габаритный чертеж насосов SEV.80.80.40.4.51D
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

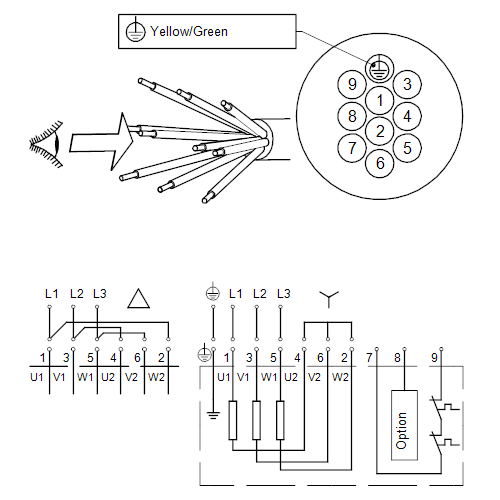

Схема подключений SEV.80.80.40.4.51D

Схема подключений насосов SEV.80.80.40.4.51D
