SL1.50.65.09.EX.2.1.502

Заказать

Данные каталога SL1.50.65.09.EX.2.1.502

Наименование продукцииSL1.50.65.09.EX.2.1.502
Производственный номер96106563
EAN номер5700396854823

Описание SL1.50.65.09.EX.2.1.502

SL1.50.65.09.EX.2.1.502

GRUNDFOS SL pump is a portable pump for both domestic and industrial applications.

The pump has a single-channel impeller for 50 ммfree passage and is suitable for pumping • large quantities of drainage and surface water • domestic wastewater with discharge from toilets • wastewater from commercial buildings without discharge from toilets • sludge-containing industrial wastewater • industrial process water.

The compact design makes the pump suitable for both temporary and permanent installation.

Основные данные SL1.50.65.09.EX.2.1.502

Maкс. расход16.2 л/с
Макс. гидростатический напор11.5 м
Тип рабочего колесаОДНОКАНАЛЬНОЕ
Максимальный размер частицы50 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаLIPSEAL
Данные на паспортной табличкеLGA, ATEX

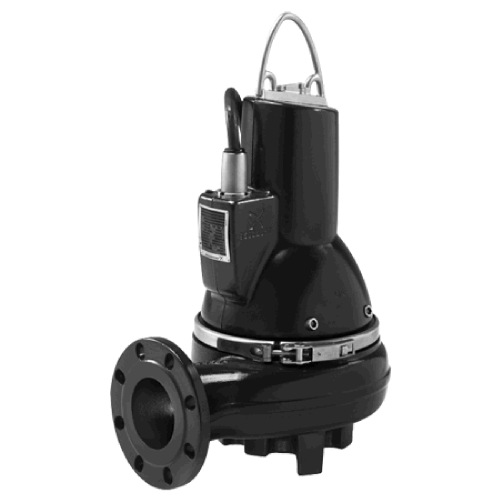

Изображение SL1.50.65.09.EX.2.1.502

Изображение насосов SL1.50.65.09.EX.2.1.502
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

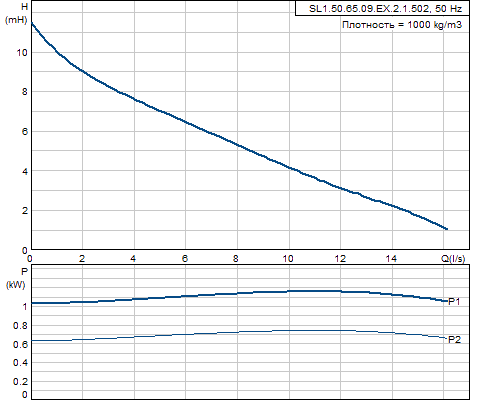

Кривая характеристики SL1.50.65.09.EX.2.1.502

Кривая характеристики насосов SL1.50.65.09.EX.2.1.502

Жидкость SL1.50.65.09.EX.2.1.502

Максимальная температура жидкости40 °C

Материалы SL1.50.65.09.EX.2.1.502

Корпус насосаЧугун
EN-GJL-250
Рабочее колесоЧугун
EN-GJS500-7
ЭлектродвигательDIN W.-Nr. GG20

Данные электрооборудования SL1.50.65.09.EX.2.1.502

Подводимая мощность - P11.3 кВт
Номинальная мощность - P20.9 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток6.1 A
Расчетное значение тока от 3/4 нагрузки5.1 A
Расчетное значение тока от 1/2 нагрузки4.1 A
Пусковой ток38 A
Расчетное значение тока без нагрузки2.6 A
Cos phi - коэф-нт мощности0,96
Cos phi - коэф. мощности при 3/4 нагрузки0,92
Cos phi - коэф. мощности при 1/2 нагрузки0,86
Номинальная скорость2920 об/м
КПД двигателя при полной нагрузке67 %
КПД двигателя при 3/4 нагрузки63 %
КПД двигателя при 1/2 нагрузки55 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Стандарт. Ex-защитыY
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляH07RN-F

Монтаж SL1.50.65.09.EX.2.1.502

Стандартный фланецDIN
Выход насоса65
Допустимое давлениеPN 10
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия SL1.50.65.09.EX.2.1.502

Дополнительный I/OExternal
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком

Другое SL1.50.65.09.EX.2.1.502

Нетто вес38 кг

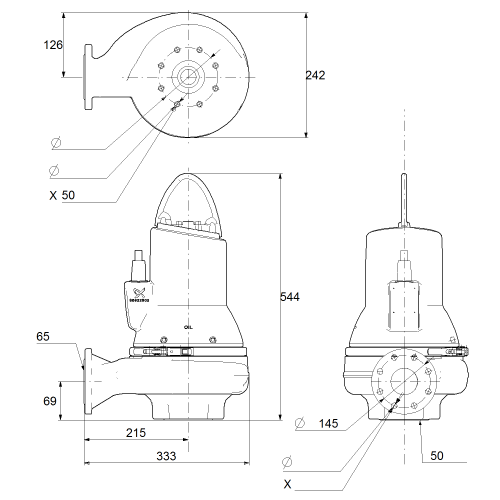

Габаритный чертеж SL1.50.65.09.EX.2.1.502

Габаритный чертеж насосов SL1.50.65.09.EX.2.1.502
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

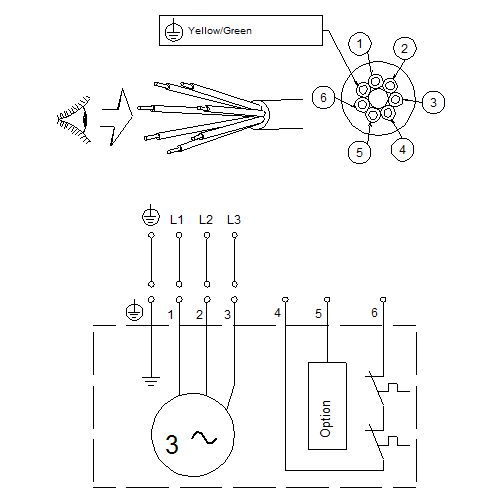

Схема подключений SL1.50.65.09.EX.2.1.502

Схема подключений насосов SL1.50.65.09.EX.2.1.502
