SP 17-1N

Заказать

Данные каталога SP 17-1N

Наименование продукцииSP 17-1NE
Производственный номер12C91901
EAN номер5700391344152

Описание SP 17-1N

SP 17-1NE

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 17-1N

Частота вращения2900 об/м
Номинальная подача17 м3
Номинальный напор7 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO9906
Номер насоса12C90001
Ступени1
МодельA
Клапаннет обрат. клапана

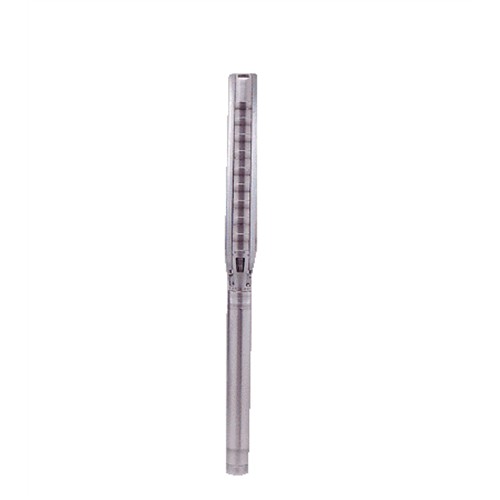

Изображение SP 17-1N

Изображение насосов SP 17-1N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

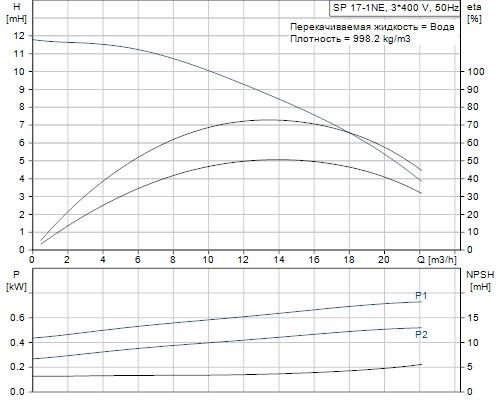

Кривая характеристики SP 17-1N

Кривая характеристики насосов SP 17-1N

Жидкость SP 17-1N

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 17-1N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 17-1N

Тип электродвигателяMS4000
Номинальная мощность - P20.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток1,92-1,84-1,84 A
Cos фи - характеристика мощности0,86-0,84-0,82
Номинальная скорость2850-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя79195404

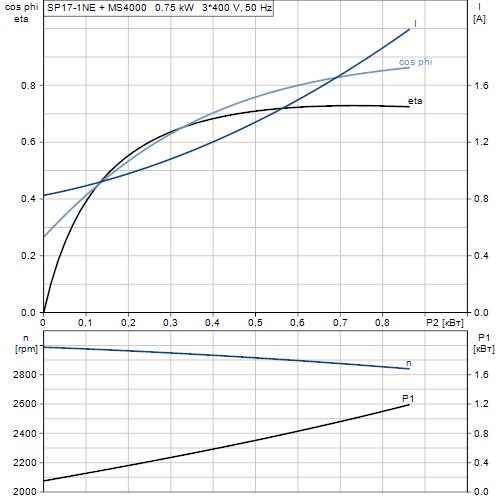

Характеристика двигателя SP 17-1N

Характеристика двигателя насосов SP 17-1N

Монтаж SP 17-1N

Выход насосаRp 2 1/2
Диаметр электродвигателя4 inch

Другое SP 17-1N

Нетто вес17 кг
Полный вес18 кг
Объем упаковки0.02 м3

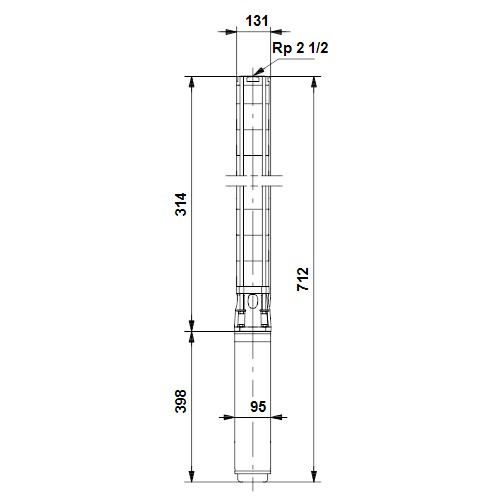

Габаритный чертеж SP 17-1N

Габаритный чертеж насосов SP 17-1N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 17-1N

Схема подключений насосов SP 17-1N
