SP 17-39N

Заказать

Данные каталога SP 17-39N

Наименование продукцииSP 17-39N
Производственный номер12C16939
EAN номер5700391332562

Описание SP 17-39N

SP 17-39N

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 17-39N

Частота вращения2900 об/м
Номинальная подача17 м3
Номинальный напор321 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса12C10039
Ступени39
МодельA
Клапаннасос со встроен. обратн. клапаном

Изображение SP 17-39N

Изображение насосов SP 17-39N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики SP 17-39N

Кривая характеристики насосов SP 17-39N

Жидкость SP 17-39N

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 17-39N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 17-39N

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток50,0-48,0-47,5 A
Cos фи - характеристика мощности0,87-0,84-0,81
Номинальная скорость2840-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695618

Характеристика двигателя SP 17-39N

Характеристика двигателя насосов SP 17-39N

Монтаж SP 17-39N

Выход насосаRp 2 1/2
Диаметр электродвигателя6 inch

Другое SP 17-39N

Нетто вес115 кг
Полный вес148 кг
Объем упаковки0.28 м3

Габаритный чертеж SP 17-39N

Габаритный чертеж насосов SP 17-39N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

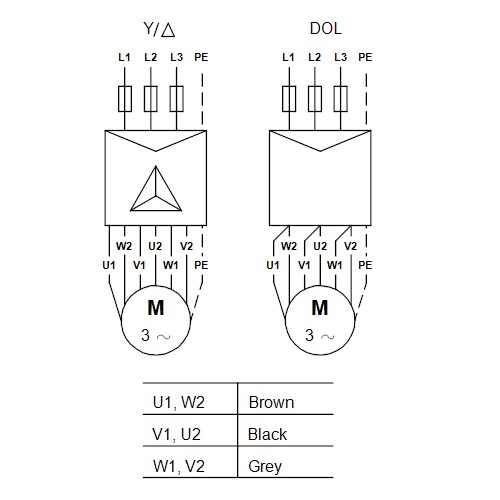

Схема подключений SP 17-39N

Схема подключений насосов SP 17-39N
