SP 30-11

Заказать

Данные каталога SP 30-11

Наименование продукцииSP 30-11
Производственный номер13A16911
EAN номер5700390384159

Описание SP 30-11

SP 30-11

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 30-11

Частота вращения2900 об/м
Номинальная подача30 м3
Номинальный напор85 м
Торцевое уплотнение для двигателяCER/CARBON
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса13A10011
Ступени11
МодельA
Клапаннасос со встроен. обратн. клапаном

Изображение SP 30-11

Изображение насосов SP 30-11
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

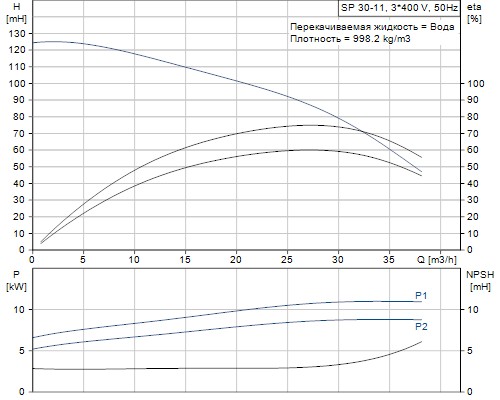

Кривая характеристики SP 30-11

Кривая характеристики насосов SP 30-11

Жидкость SP 30-11

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 30-11

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 30-11

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P29.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток21,8-21,8-21,8 A
Cos фи - характеристика мощности0,84-0,81-0,77
Номинальная скорость2840-2860-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695513

Характеристика двигателя SP 30-11

Характеристика двигателя насосов SP 30-11

Монтаж SP 30-11

Выход насосаRp 3
Диаметр электродвигателя6 inch

Другое SP 30-11

Нетто вес65 кг
Полный вес84 кг
Объем упаковки0.16 м3

Габаритный чертеж SP 30-11

Габаритный чертеж насосов SP 30-11
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 30-11

Схема подключений насосов SP 30-11
