SP 3A-52N

Заказать

Данные каталога SP 3A-52N

Наименование продукцииSP 3A-52N
Производственный номер10201952
EAN номер5708601059681

Описание SP 3A-52N

SP 3A-52N

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 3A-52N

Частота вращения2900 об/м
Номинальная подача3 м3
Номинальный напор243 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса10200052
Ступени52
МодельA
Клапаннасос со встроен. обратн. клапаном

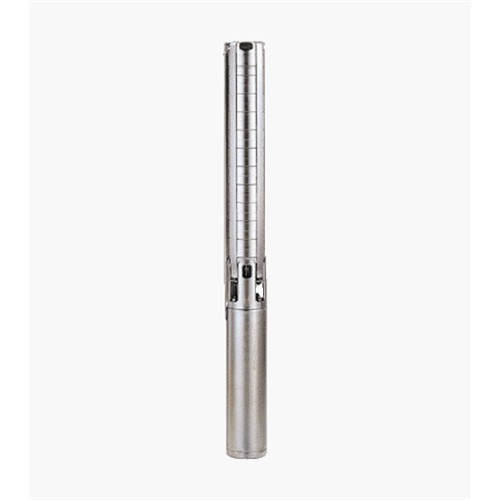

Изображение SP 3A-52N

Изображение насосов SP 3A-52N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

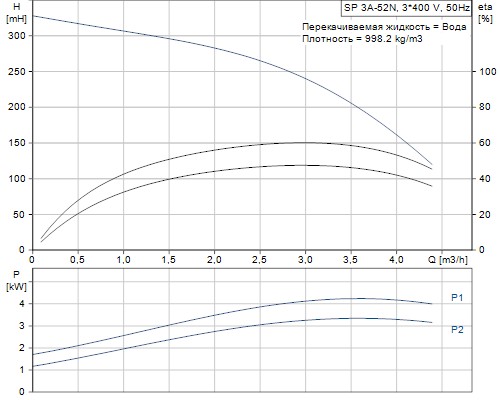

Кривая характеристики SP 3A-52N

Кривая характеристики насосов SP 3A-52N

Жидкость SP 3A-52N

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 3A-52N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 3A-52N

Тип электродвигателяMS4000
Применяемый электродвигательGRUNDFOS
Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток9,75-9,60-9,80 A
Cos фи - характеристика мощности0,85-0,80-0,77
Номинальная скорость2850-2865-2875 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Кабельная вилка2
Номер электродвигателя79195610

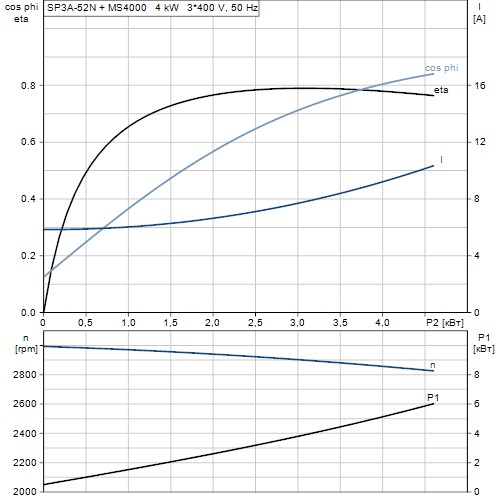

Характеристика двигателя SP 3A-52N

Характеристика двигателя насосов SP 3A-52N

Монтаж SP 3A-52N

Выход насосаRp 1 1/4
Диаметр электродвигателя4 inch

Другое SP 3A-52N

Нетто вес40.5 кг
Полный вес45.3 кг
Объем упаковки0.045 м3

Габаритный чертеж SP 3A-52N

Габаритный чертеж насосов SP 3A-52N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 3A-52N

Схема подключений насосов SP 3A-52N
