SP 5A-17
Данные каталога SP 5A-17
| Наименование продукции | SP 5A-17 |
| Производственный номер | 05002B17 |
| EAN номер | 5700391118739 |
Описание SP 5A-17
| SP 5A-17 Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 1-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 5A-17
| Частота вращения | 2900 об/м |
| Номинальная подача | 5 м3/ч |
| Номинальный напор | 70 м |
| Торцевое уплотнение для двигателя | LIPSEAL |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 05000017 |
| Ступени | 17 |
| Модель | B |
| Клапан | насос со встроенным обратным клапаном |
Изображение SP 5A-17
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики SP 5A-17
Жидкость SP 5A-17
| Макс. t жидкости при 0,15 м/сек | 40 °C |
Материалы SP 5A-17
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования SP 5A-17
| Тип электродвигателя | MS402 |
| CSCR | |
| Применяемый электродвигатель | GRUNDFOS |
| Номинальная мощность - P2 | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 10.2 A |
| Cos фи - характеристика мощности | 0,98 |
| Номинальная скорость | 2860 об/м |
| Класс защиты (IEC 34-5) | 58 |
| Класс изоляции (IEC 85) | B |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | нет |
| Кабельная вилка | 2 |
| Номер электродвигателя | 79213106 |
Характеристика двигателя SP 5A-17
Монтаж SP 5A-17
| Выход насоса | Rp 1 1/2 |
| Диаметр электродвигателя | 4 inch |
Другое SP 5A-17
| Нетто вес | 16.5 кг |
| Полный вес | 18.3 кг |
| Объем упаковки | 0.012 м3 |
Габаритный чертеж SP 5A-17
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

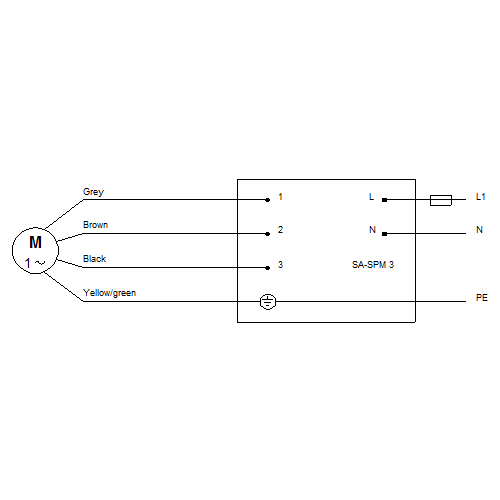

Схема подключений SP 5A-17
