Данные каталога SQ 2-85

Наименование продукцииSQ 2-85
Производственный номер96524444
EAN номер5700396930053

Описание SQ 2-85

SQ 2-85

3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика.

Характеристики насоса: плавный пуск, защита от сухого хода, защита от реверса осевого смещения, перенапряжения и падения напряжения, защита от перегрузки и перегрева.

Однофазный электродвигатель с постоянным магнитом обеспечивает оптимальную эффективность в широком диапазоне мощностей. Электродвигатель поставляется со съемным кабельным соединителем.

Основные данные SQ 2-85

Частота вращения10700 об/м
Номинальная подача2 м3
Номинальный напор88 м
Данные на табличке электродвигателяCE,UL,CUL
Допуск на рабочие хар-киISO 9906:1999 Annex A
Номер насоса96080395
Ступени5
МодельB
Клапаннасос со встроен. обратн. клапаном

Изображение SQ 2-85

Изображение насосов SQ 2-85
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

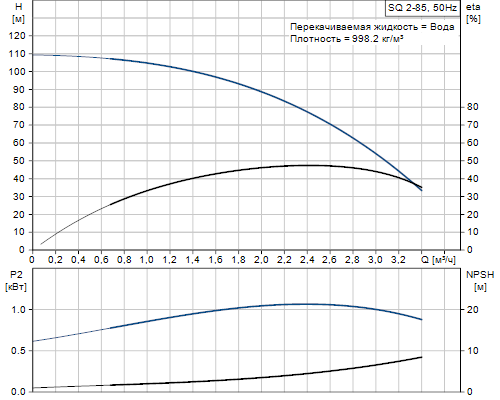

Кривая характеристики SQ 2-85

Кривая характеристики насосов SQ 2-85

Жидкость SQ 2-85

Рабочая жидкостьВода
Максимальная температура жидкости35 °C
Макс. t жидкости при 0,15 м/сек35 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SQ 2-85

НасосPolyamide / Нерж. сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоПолиамид
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SQ 2-85

Тип электродвигателяMS3
Подводимая мощность - P11.65 кВт
Номинальная мощность - P21.15 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Способ запускапрямой пуск
Номинальный ток8.4 A
Коэффициент мощности1,00
Номинальная скорость10700 об/м
Класс защиты (IEC 34-5)IP58
Класс изоляции (IEC 85)F
Защита электродвигателяY
Тепловая защитавнутрен.
Длина кабеля80 м
Номер электродвигателя96160851

Монтаж SQ 2-85

Выход насосаRp 1 1/4
Минимальный диаметр скважины76 мм

Устр-ва управл-ия SQ 2-85

CU 300/CU 301Соединение не возможно

Другое SQ 2-85

Нетто вес16.3 кг
Полный вес18.5 кг
Область продажEU/S-AMREG/APREG

Габаритный чертеж SQ 2-85

Габаритный чертеж насосов SQ 2-85
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SQ 2-85

Схема подключений насосов SQ 2-85
