Данные каталога SQ 3-105

Наименование продукцииSQ 3-105
Производственный номер96510210
EAN номер5700396504339

Описание SQ 3-105

SQ 3-105

3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика.

Характеристики насоса: плавный пуск, защита от сухого хода, защита от реверса осевого смещения, перенапряжения и падения напряжения, защита от перегрузки и перегрева.

Однофазный электродвигатель с постоянным магнитом обеспечивает оптимальную эффективность в широком диапазоне мощностей. Электродвигатель поставляется со съемным кабельным соединителем.

Основные данные SQ 3-105

Номинальная подача3 м3
Данные на табличке электродвигателяCE,UL,CUL
Допуск на рабочие хар-киISO 9906:1999 Annex A
Клапаннасос со встроен. обратн. клапаном
Частота вращения10700 об/м
Номинальная подача3 м3
Номинальный напор113 м
Паспортные данные на табличке двигателяCE,UL,CUL
Допуск на рабочие хар-киISO9906
Номер насоса96080410
Ступени8
МодельB
Клапаннасос со встроенным обратным клапаном

Изображение SQ 3-105

Изображение насосов SQ 3-105
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

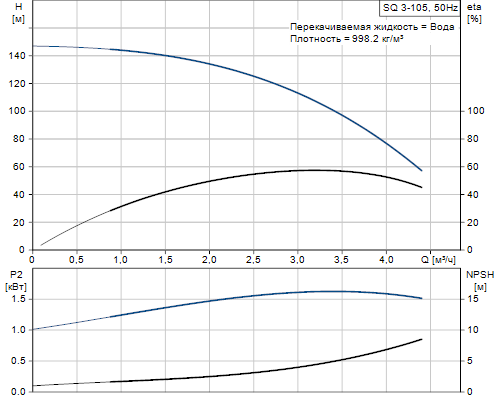

Кривая характеристики SQ 3-105

Кривая характеристики насосов SQ 3-105

Жидкость SQ 3-105

Рабочая жидкостьВода
Максимальная температура жидкости35 °C
Макс. t жидкости при 0,15 м/сек35 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SQ 3-105

НасосPolyamide / Нерж. сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоПолиамид
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SQ 3-105

Класс защиты (IEC 34-5)IP68
Тип электродвигателяMS3
Подводимая мощность - P12.54 кВт
Номинальная мощность - P21.85 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Способ запускапрямой пуск
Номинальный ток12.3 A
Коэффициент мощности1,00
Номинальная скорость10700 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяY
Тепловая защитавнутрен.
Длина кабеля1.5 м
Номер электродвигателя96160853

Монтаж SQ 3-105

Выход насосаRp 1 1/4
Минимальный диаметр скважины76 мм

Устр-ва управл-ия SQ 3-105

CU 300/CU 301Соединение не возможно

Другое SQ 3-105

Нетто вес6.5 кг
Полный вес7.1 кг
Объем упаковки0.011 м3
Область продажEU/S-AMREG/APREG

Габаритный чертеж SQ 3-105

Габаритный чертеж насосов SQ 3-105
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SQ 3-105

Схема подключений насосов SQ 3-105
