Данные каталога SQ 5-25

Наименование продукцииSQ 5-25
Производственный номер96510212
EAN номер5700396504353

Описание SQ 5-25

SQ 5-25 3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика.

Основные данные SQ 5-25

Частота вращения10700 об/м
Номинальная подача5 м3
Номинальный напор23 м
Паспортные данные на табличке двигателяCE,UL,CUL
Допуск на рабочие хар-киISO9906
Номер насоса96080389
Ступени2
МодельB
Клапаннасос со встроенным обратным клапаном

Изображение SQ 5-25

Изображение насосов SQ 5-25
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

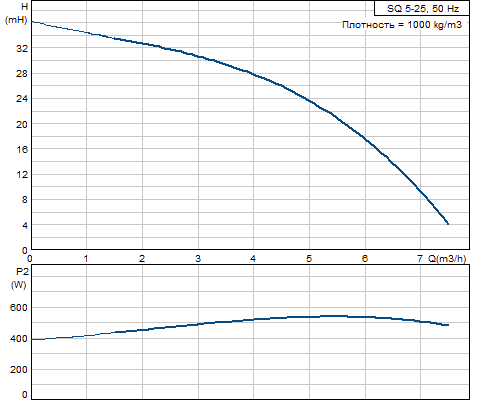

Кривая характеристики SQ 5-25

Кривая характеристики насосов SQ 5-25

Жидкость SQ 5-25

Максимальная температура жидкости35 °C
Макс. t жидкости при 0,15 м/сек35 °C

Материалы SQ 5-25

НасосPolyamide / Stainless steel
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоПолиамид
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SQ 5-25

Тип электродвигателяMS3
Подводимая мощность - P11.02 кВт
Номинальная мощность - P20.7 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Способ запускапрямой пуск
Номинальный ток5.2 A
Коэффициент мощности1,00
Номинальная скорость10700 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяY
Тепловая защитавнутрен.
Длина кабеля1.5 м
Номер электродвигателя96160850

Монтаж SQ 5-25

Выход насосаRp 1 1/2
Минимальный диаметр скважины76 мм

Устр-ва управл-ия SQ 5-25

CU 300/CU 301Соединение не возможно

Другое SQ 5-25

Нетто вес4.8 кг
Полный вес5.5 кг
Объем упаковки0.009 м3
Область продажEU/S-AMREG/APREG

Габаритный чертеж SQ 5-25

Габаритный чертеж насосов SQ 5-25
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SQ 5-25

Схема подключений насосов SQ 5-25
