SQE 2-100

Заказать

Данные каталога SQE 2-100

Наименование продукцииSQE 2-100
Производственный номер96510154
EAN номер5700396502526

Описание SQE 2-100

SQE 2-100 3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика.

Основные данные SQE 2-100

Частота вращения10700 об/м
Номинальная подача2 м3
Номинальный напор108 м
Паспортные данные на табличке двигателяCE,UL,CUL
Допуск на рабочие хар-киISO9906
Номер насоса96080405
Ступени6
МодельB
Клапаннасос со встроенным обратным клапаном

Изображение SQE 2-100

Изображение насосов SQE 2-100
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

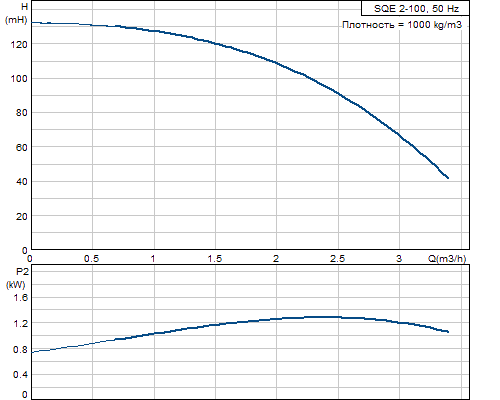

Кривая характеристики SQE 2-100

Кривая характеристики насосов SQE 2-100

Жидкость SQE 2-100

Максимальная температура жидкости35 °C
Макс. t жидкости при 0,15 м/сек35 °C

Материалы SQE 2-100

НасосPolyamide / Stainless steel
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоПолиамид
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SQE 2-100

Тип электродвигателяMSE3
Подводимая мощность - P12.32 кВт
Номинальная мощность - P21.68 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Способ запускапрямой пуск
Номинальный ток11.2 A
Коэффициент мощности1,00
Номинальная скорость10700 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяY
Тепловая защитавнутрен.
Длина кабеля1.5 м
Номер электродвигателя96160856

Монтаж SQE 2-100

Выход насосаRp 1 1/4
Минимальный диаметр скважины76 мм

Устр-ва управл-ия SQE 2-100

CU 300/CU 301возможно соединения с CU 300/CU 301

Другое SQE 2-100

Нетто вес6.2 кг
Полный вес6.8 кг
Объем упаковки0.01 м3
Область продажEU/S-AMREG/APREG

Габаритный чертеж SQE 2-100

Габаритный чертеж насосов SQE 2-100
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SQE 2-100

Схема подключений насосов SQE 2-100
