TP 32-30/4 B A-F-Z-BUBE

Заказать

Данные каталога TP 32-30/4 B A-F-Z-BUBE

Наименование продукцииTP 32-30/4 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96401769
EAN номер5700390650469

Описание TP 32-30/4 B A-F-Z-BUBE

TP 32-30/4 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 32-30/4 B A-F-Z-BUBE

Частота вращения1400 об/м
Номинальная подача6 м3
Номинальный напор1.8 м
Макс гидростатический напор30 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 32-30/4 B A-F-Z-BUBE

Изображение насосов TP 32-30/4 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

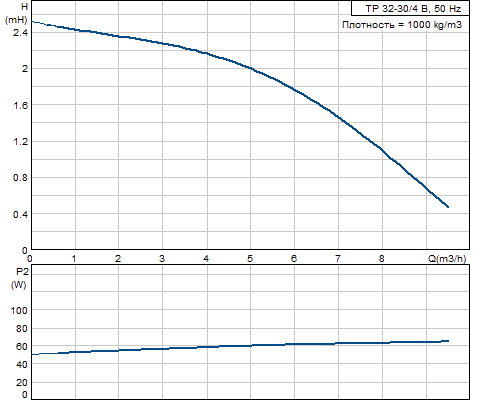

Кривая характеристики TP 32-30/4 B A-F-Z-BUBE

Кривая характеристики насосов TP 32-30/4 B A-F-Z-BUBE

Жидкость TP 32-30/4 B A-F-Z-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 32-30/4 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 32-30/4 B A-F-Z-BUBE

Тип электродвигателяSIEMENS
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P20.12 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Номинальный ток0,73/0,42 A
Пусковой ток280 %
Cos фи - характеристика мощности0,73
Номинальная скорость1400-1450 об/м
Эффективность электродвигателя при полной нагрузке55,5 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя81702312

Монтаж TP 32-30/4 B A-F-Z-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм
Размер фланца электродвигателяFT75

Другое TP 32-30/4 B A-F-Z-BUBE

Нетто вес17.5 кг
Полный вес18.6 кг
Объем упаковки0.036 м3

Габаритный чертеж TP 32-30/4 B A-F-Z-BUBE

Габаритный чертеж насосов TP 32-30/4 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 32-30/4 B A-F-Z-BUBE

Схема подключений насосов TP 32-30/4 B A-F-Z-BUBE
