TP 65-60/2 B A-F-Z-BUBE

Заказать

Данные каталога TP 65-60/2 B A-F-Z-BUBE

Наименование продукцииTP 65-60/2 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96402276
EAN номер5700390664848

Описание TP 65-60/2 B A-F-Z-BUBE

TP 65-60/2 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 65-60/2 B A-F-Z-BUBE

Частота вращения2800 об/м
Номинальная подача26.7 м3
Номинальный напор3.85 м
Макс гидростатический напор60 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 65-60/2 B A-F-Z-BUBE

Изображение насосов TP 65-60/2 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

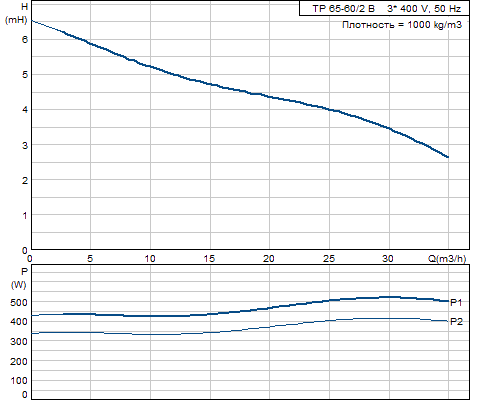

Кривая характеристики TP 65-60/2 B A-F-Z-BUBE

Кривая характеристики насосов TP 65-60/2 B A-F-Z-BUBE

Жидкость TP 65-60/2 B A-F-Z-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 65-60/2 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 65-60/2 B A-F-Z-BUBE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток2,50/1,44 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2830-2850 об/м
Эффективность электродвигателя при полной нагрузке80,0 %
Эффективность двигателя при 3/4 нагрузки81,5-78,5 %
Эффективность электродвигателя при 1/2 нагрузки79,5-74,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805103

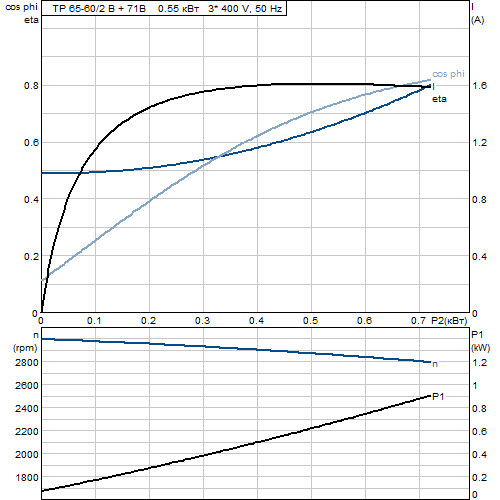

Характеристика двигателя TP 65-60/2 B A-F-Z-BUBE

Характеристика двигателя насосов TP 65-60/2 B A-F-Z-BUBE

Монтаж TP 65-60/2 B A-F-Z-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 6 / PN 10
Монтажная длина340 мм
Размер фланца электродвигателяFT85

Другое TP 65-60/2 B A-F-Z-BUBE

Нетто вес29.4 кг
Полный вес30.5 кг
Объем упаковки0.056 м3

Габаритный чертеж TP 65-60/2 B A-F-Z-BUBE

Габаритный чертеж насосов TP 65-60/2 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 65-60/2 B A-F-Z-BUBE

Схема подключений насосов TP 65-60/2 B A-F-Z-BUBE
