TP 100-30/4 B A-F-Z-BUBE

Заказать

Данные каталога TP 100-30/4 B A-F-Z-BUBE

Наименование продукцииTP 100-30/4 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96402602
EAN номер5700390674731

Описание TP 100-30/4 B A-F-Z-BUBE

TP 100-30/4 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1-фазный асинхронный электродвигатель.

Основные данные TP 100-30/4 B A-F-Z-BUBE

Частота вращения1440 об/м
Номинальная подача46.1 м3
Номинальный напор2.8 м
Макс гидростатический напор30 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 100-30/4 B A-F-Z-BUBE

Изображение насосов TP 100-30/4 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

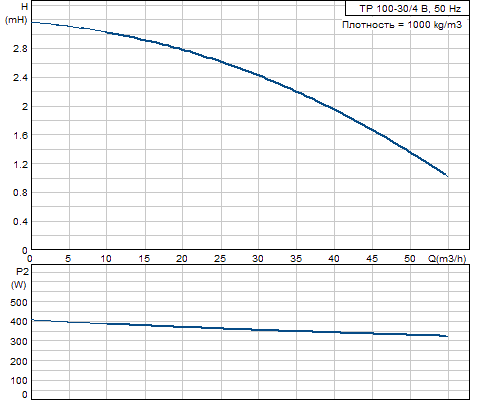

Кривая характеристики TP 100-30/4 B A-F-Z-BUBE

Кривая характеристики насосов TP 100-30/4 B A-F-Z-BUBE

Жидкость TP 100-30/4 B A-F-Z-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 100-30/4 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 100-30/4 B A-F-Z-BUBE

Тип электродвигателя80B
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P20.55 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230 V
Номинальный ток4 A
Пусковой ток260 %
Cos фи - характеристика мощности0,97
Номинальная скорость1350-1370 об/м
Эффективность электродвигателя при полной нагрузке66-64 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя86215103

Монтаж TP 100-30/4 B A-F-Z-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм
Размер фланца электродвигателяFT100

Другое TP 100-30/4 B A-F-Z-BUBE

Нетто вес48.4 кг
Полный вес51.7 кг
Объем упаковки0.14 м3

Габаритный чертеж TP 100-30/4 B A-F-Z-BUBE

Габаритный чертеж насосов TP 100-30/4 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 100-30/4 B A-F-Z-BUBE

Схема подключений насосов TP 100-30/4 B A-F-Z-BUBE
