TPD 32-60/4 A-F-A-BUBE

Заказать

Данные каталога TPD 32-60/4 A-F-A-BUBE

Наименование продукцииTPD 32-60/4 A-F-A-BUBE A-F-A BUBE
Производственный номер96492014
EAN номер5700395909654

Описание TPD 32-60/4 A-F-A-BUBE

TPD 32-60/4 A-F-A-BUBE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 32-60/4 A-F-A-BUBE

Частота вращения1400 об/м
Номинальная подача3.8 м3
Номинальный напор3.9 м
Макс гидростатический напор60 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 32-60/4 A-F-A-BUBE

Изображение насосов TPD 32-60/4 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

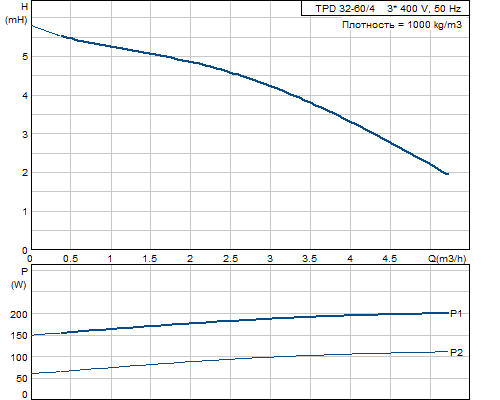

Кривая характеристики TPD 32-60/4 A-F-A-BUBE

Кривая характеристики насосов TPD 32-60/4 A-F-A-BUBE

Жидкость TPD 32-60/4 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TPD 32-60/4 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 32-60/4 A-F-A-BUBE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.25 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,48/0,85 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,75-0,65
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке69 %
Эффективность двигателя при 3/4 нагрузки70-62,1 %
Эффективность электродвигателя при 1/2 нагрузки63,9-53,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя86805101

Характеристика двигателя TPD 32-60/4 A-F-A-BUBE

Характеристика двигателя насосов TPD 32-60/4 A-F-A-BUBE

Монтаж TPD 32-60/4 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT85

Другое TPD 32-60/4 A-F-A-BUBE

Нетто вес49.1 кг
Полный вес52.1 кг
Объем упаковки0.082 м3

Габаритный чертеж TPD 32-60/4 A-F-A-BUBE

Габаритный чертеж насосов TPD 32-60/4 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 32-60/4 A-F-A-BUBE

Схема подключений насосов TPD 32-60/4 A-F-A-BUBE
