TPD 32-80/4 A-F-B-BAQE

Заказать

Данные каталога TPD 32-80/4 A-F-B-BAQE

Наименование продукцииTPD 32-80/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96086760
EAN номер5700395307160

Описание TPD 32-80/4 A-F-B-BAQE

TPD 32-80/4 A-F-B-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 32-80/4 A-F-B-BAQE

Частота вращения1410 об/м
Номинальная подача7.1 м3
Номинальный напор5.6 м
Макс гидростатический напор80 дм
Текущий диаметр рабочего колеса152 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 32-80/4 A-F-B-BAQE

Изображение насосов TPD 32-80/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

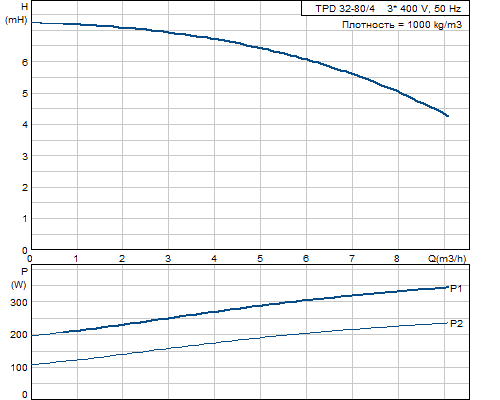

Кривая характеристики TPD 32-80/4 A-F-B-BAQE

Кривая характеристики насосов TPD 32-80/4 A-F-B-BAQE

Жидкость TPD 32-80/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 32-80/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TPD 32-80/4 A-F-B-BAQE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.25 кВт
Энергия (Р2), необходимая для насоса0.25 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,48/0,85 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,75-0,65
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке69 %
Эффективность двигателя при 3/4 нагрузки70-62,1 %
Эффективность электродвигателя при 1/2 нагрузки63,9-53,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87100304

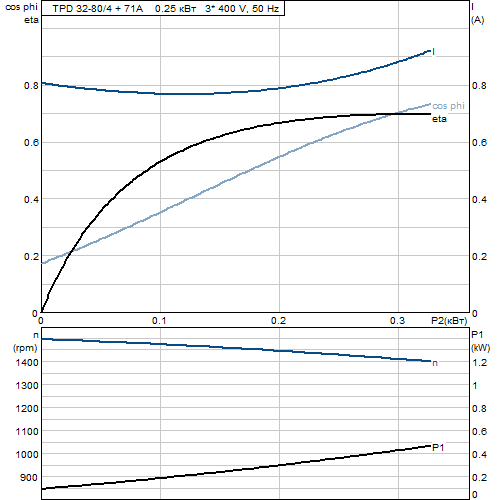

Характеристика двигателя TPD 32-80/4 A-F-B-BAQE

Характеристика двигателя насосов TPD 32-80/4 A-F-B-BAQE

Монтаж TPD 32-80/4 A-F-B-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 16
Монтажная длина340 мм
Размер фланца электродвигателяFF130

Другое TPD 32-80/4 A-F-B-BAQE

Нетто вес69.9 кг
Полный вес86.4 кг
Объем упаковки0.346 м3

Габаритный чертеж TPD 32-80/4 A-F-B-BAQE

Габаритный чертеж насосов TPD 32-80/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 32-80/4 A-F-B-BAQE

Схема подключений насосов TPD 32-80/4 A-F-B-BAQE
