TPD 32-100/4 A-F-A-GQQE

Заказать

Данные каталога TPD 32-100/4 A-F-A-GQQE

Наименование продукцииTPD 32-100/4 A-F-A-GQQE A-F-A GQQE
Производственный номер96086755
EAN номер5700395307115

Описание TPD 32-100/4 A-F-A-GQQE

TPD 32-100/4 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 32-100/4 A-F-A-GQQE

Частота вращения1410 об/м
Номинальная подача7.6 м3
Номинальный напор7.3 м
Макс гидростатический напор100 дм
Текущий диаметр рабочего колеса169 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 32-100/4 A-F-A-GQQE

Изображение насосов TPD 32-100/4 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

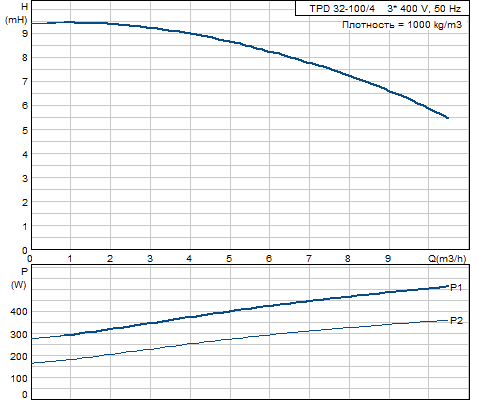

Кривая характеристики TPD 32-100/4 A-F-A-GQQE

Кривая характеристики насосов TPD 32-100/4 A-F-A-GQQE

Жидкость TPD 32-100/4 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 32-100/4 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 32-100/4 A-F-A-GQQE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.37 кВт
Энергия (Р2), необходимая для насоса0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,90/1,10 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,77-0,67
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке71 %
Эффективность двигателя при 3/4 нагрузки72,2-64,9 %
Эффективность электродвигателя при 1/2 нагрузки67,6-56,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87100307

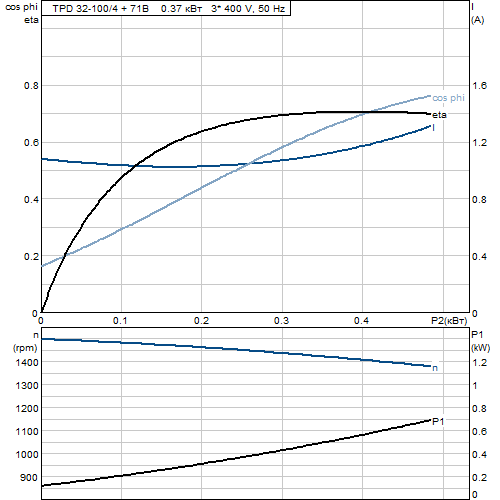

Характеристика двигателя TPD 32-100/4 A-F-A-GQQE

Характеристика двигателя насосов TPD 32-100/4 A-F-A-GQQE

Монтаж TPD 32-100/4 A-F-A-GQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 16
Монтажная длина340 мм
Размер фланца электродвигателяFF130

Другое TPD 32-100/4 A-F-A-GQQE

Нетто вес71.7 кг
Полный вес88.3 кг
Объем упаковки0.346 м3

Габаритный чертеж TPD 32-100/4 A-F-A-GQQE

Габаритный чертеж насосов TPD 32-100/4 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 32-100/4 A-F-A-GQQE

Схема подключений насосов TPD 32-100/4 A-F-A-GQQE
