TPD 32-120/2 A-F-A-BUBE
Данные каталога TPD 32-120/2 A-F-A-BUBE
| Наименование продукции | TPD 32-120/2 A-F-A-BUBE A-F-A BUBE |
| Производственный номер | 96401860 |
| EAN номер | 5700390905194 |
Описание TPD 32-120/2 A-F-A-BUBE
| TPD 32-120/2 A-F-A-BUBE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн". - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TPD 32-120/2 A-F-A-BUBE
| Частота вращения | 2890 об/м |
| Номинальная подача | 7.5 м3/ч |
| Номинальный напор | 7.5 м |
| Макс гидростатический напор | 120 дм |
| Уплотнение вала | BUBE |
| Макс. рабочее давление | 10 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 32-120/2 A-F-A-BUBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

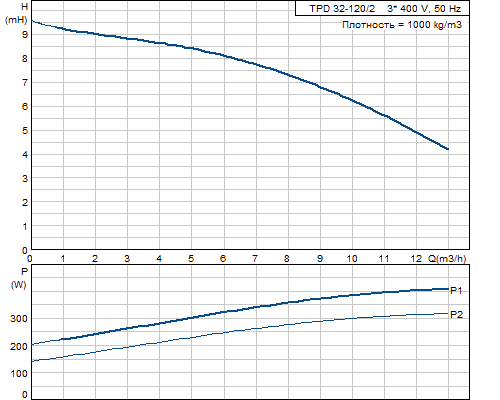

Кривая характеристики TPD 32-120/2 A-F-A-BUBE
Жидкость TPD 32-120/2 A-F-A-BUBE
| Диапазон температур жидкости | 0 .. 140 °C |
Материалы TPD 32-120/2 A-F-A-BUBE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования TPD 32-120/2 A-F-A-BUBE
| Тип электродвигателя | 71A |
| Класс энергоэффективности | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2 x 0.37 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 1,74/1,00 A |
| Пусковой ток | 490-530 % |
| Cos фи - характеристика мощности | 0,80-0,70 |
| Номинальная скорость | 2850-2880 об/м |
| Эффективность электродвигателя при полной нагрузке | 78,5 % |
| Эффективность двигателя при 3/4 нагрузки | 79,0-76,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 75,5-71,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85805102 |

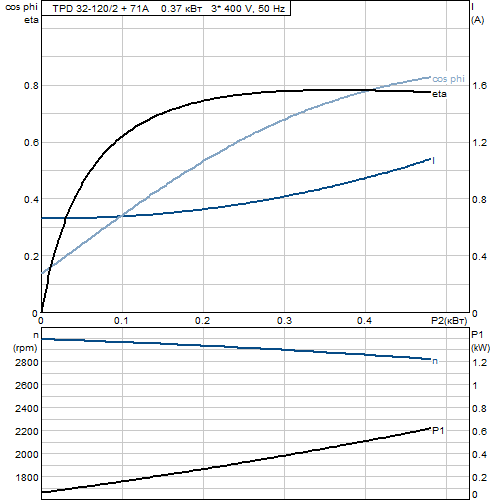

Характеристика двигателя TPD 32-120/2 A-F-A-BUBE
Монтаж TPD 32-120/2 A-F-A-BUBE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 32 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 220 мм |
| Размер фланца электродвигателя | FT85 |
Другое TPD 32-120/2 A-F-A-BUBE
| Нетто вес | 38 кг |
| Полный вес | 40 кг |
| Объем упаковки | 0.072 м3 |
Габаритный чертеж TPD 32-120/2 A-F-A-BUBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 32-120/2 A-F-A-BUBE
