TPD 32-150/2 A-F-A-BUBE

Заказать

Данные каталога TPD 32-150/2 A-F-A-BUBE

Наименование продукцииTPD 32-150/2 A-F-A-BUBE A-F-A BUBE
Производственный номер96463740
EAN номер5700394781824

Описание TPD 32-150/2 A-F-A-BUBE

TPD 32-150/2 A-F-A-BUBE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 32-150/2 A-F-A-BUBE

Частота вращения2865 об/м
Номинальная подача6.2 м3
Номинальный напор9.3 м
Макс гидростатический напор150 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 32-150/2 A-F-A-BUBE

Изображение насосов TPD 32-150/2 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

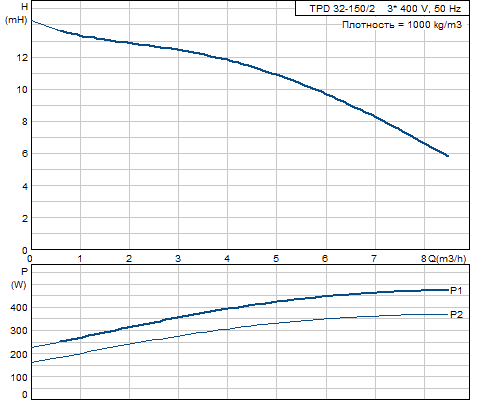

Кривая характеристики TPD 32-150/2 A-F-A-BUBE

Кривая характеристики насосов TPD 32-150/2 A-F-A-BUBE

Жидкость TPD 32-150/2 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TPD 32-150/2 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 32-150/2 A-F-A-BUBE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P22 x 0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

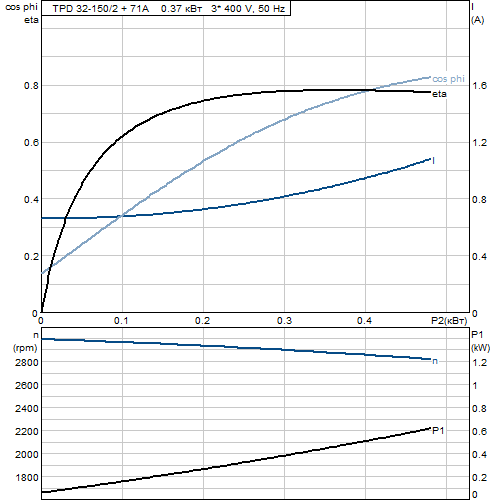

Характеристика двигателя TPD 32-150/2 A-F-A-BUBE

Характеристика двигателя насосов TPD 32-150/2 A-F-A-BUBE

Монтаж TPD 32-150/2 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT85

Другое TPD 32-150/2 A-F-A-BUBE

Нетто вес54 кг
Полный вес57 кг
Объем упаковки0.082 м3

Габаритный чертеж TPD 32-150/2 A-F-A-BUBE

Габаритный чертеж насосов TPD 32-150/2 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 32-150/2 A-F-A-BUBE

Схема подключений насосов TPD 32-150/2 A-F-A-BUBE
