TPD 40-100/4 A-F-A-GQQE

Заказать

Данные каталога TPD 40-100/4 A-F-A-GQQE

Наименование продукцииTPD 40-100/4 A-F-A-GQQE A-F-A GQQE
Производственный номер96086898
EAN номер5700395308549

Описание TPD 40-100/4 A-F-A-GQQE

TPD 40-100/4 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 40-100/4 A-F-A-GQQE

Частота вращения1400 об/м
Номинальная подача11.8 м3
Номинальный напор7.1 м
Макс гидростатический напор100 дм
Текущий диаметр рабочего колеса169 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 40-100/4 A-F-A-GQQE

Изображение насосов TPD 40-100/4 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

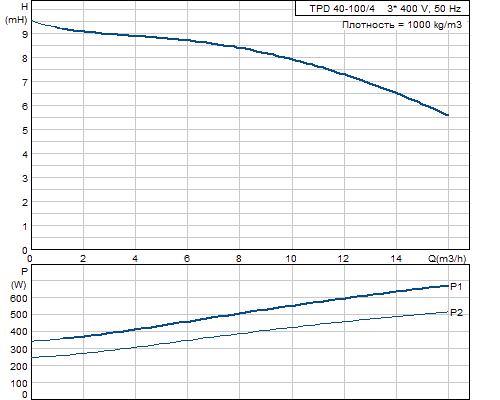

Кривая характеристики TPD 40-100/4 A-F-A-GQQE

Кривая характеристики насосов TPD 40-100/4 A-F-A-GQQE

Жидкость TPD 40-100/4 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 40-100/4 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 40-100/4 A-F-A-GQQE

Тип электродвигателя80A
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.55 кВт
Энергия (Р2), необходимая для насоса0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток2,60/1,50 A
Пусковой ток430-470 %
Cos фи - характеристика мощности0,79-0,70
Номинальная скорость1390-1410 об/м
Эффективность электродвигателя при полной нагрузке77 %
Эффективность двигателя при 3/4 нагрузки79-77 %
Эффективность электродвигателя при 1/2 нагрузки78,1-73,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87100310

Характеристика двигателя TPD 40-100/4 A-F-A-GQQE

Характеристика двигателя насосов TPD 40-100/4 A-F-A-GQQE

Монтаж TPD 40-100/4 A-F-A-GQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина340 мм
Размер фланца электродвигателяFF165

Другое TPD 40-100/4 A-F-A-GQQE

Нетто вес83.1 кг
Полный вес99.6 кг
Объем упаковки0.346 м3

Габаритный чертеж TPD 40-100/4 A-F-A-GQQE

Габаритный чертеж насосов TPD 40-100/4 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 40-100/4 A-F-A-GQQE

Схема подключений насосов TPD 40-100/4 A-F-A-GQQE
